راه‌اندازی موتور DC با ماژول درایور L298 و آردوینو: راهنمای جامع و عملی

درایور موتور L298 چیست و چرا به آن نیاز داریم؟

0 9 زمان تقریبی مطالعه 8 دقیقه

در دنیای الکترونیک و رباتیک، کنترل موتورهای DC یکی از اساسی‌ترین و پرکاربردترین نیازهاست. چه در حال ساخت یک ربات کوچک باشید، چه یک سیستم اتوماسیون خانگی یا یک پروژه دانشگاهی، احتمالاً به کنترل موتورها نیاز خواهید داشت. اما سؤال اینجاست: چگونه می‌توان موتورهای پرقدرت را با بردهای حساسی مانند آردوینو کنترل کرد؟ پاسخ این سؤال در استفاده از یک درایور موتور مناسب نهفته است.

در این مقاله جامع، به طور کامل با ماژول محبوب L298 آشنا می‌شویم، نحوه کار آن را بررسی می‌کنیم و قدم به قدم یاد می‌گیریم که چگونه آن را به آردوینو متصل کرده و برنامه‌نویسی کنیم.

درایور موتور چیست و چرا به آن نیاز داریم؟

مفهوم درایور موتور

درایور موتور به زبان ساده، یک رابط بین میکروکنترلر (مانند آردوینو) و موتور است. تصور کنید می‌خواهید یک موتور DC بزرگ را با آردوینو کنترل کنید. آردوینو تنها می‌تواند جریان بسیار کمی (در حد ۲۰ تا ۴۰ میلی‌آمپر) تأمین کند، در حالی که یک موتور DC حتی در اندازه‌های کوچک ممکن است به جریان‌های چند صد میلی‌آمپر تا چند آمپر نیاز داشته باشد.

e0fd14ab 6166 4870 ad6e b73c47009d86

چرا نمی‌توان مستقیماً موتور را به آردوینو وصل کرد؟

نمی‌توان موتور را مستقیماً به آردوینو وصل کرد، زیرا پایه‌های خروجی این برد توانایی تأمین جریان و ولتاژ مورد نیاز موتور را ندارند. در واقع، آردوینو تنها می‌تواند جریان محدودی در حد چند ده میلی‌آمپر فراهم کند، در حالی که موتور برای راه‌اندازی به جریان بسیار بیشتری احتیاج دارد. از سوی دیگر، اغلب موتورها با ولتاژهایی بالاتر از ۵ ولت کار می‌کنند، در نتیجه اتصال مستقیم ممکن است به مدار آسیب بزند. همچنین هنگام کار موتور، نویزها و جهش‌های ولتاژی (spikes) در مدار ایجاد می‌شود که می‌تواند باعث اختلال یا حتی خرابی آردوینو شود. علاوه بر این، برای کنترل جهت چرخش و سرعت موتور نیز نیاز به درایور یا مدار واسط وجود دارد، چون کنترل این پارامترها مستقیماً از طریق آردوینو ممکن نیست.

امکاناتی که درایور موتور در اختیار ما قرار می‌دهد:

۱. تقویت جریان: تبدیل سیگنال کم‌جریان آردوینو به جریان بالا برای راه‌اندازی موتور
۲. ایزولاسیون الکتریکی: جداسازی مدار حساس کنترل از مدار قدرت
۳. کنترل جهت چرخش: امکان تغییر جهت حرکت موتور به سادگی
۴. کنترل سرعت: تنظیم سرعت موتور با استفاده از تکنیک PWM
۵. حفاظت مدار: محافظت از موتور و کنترلر در برابر اتصال کوتاه و جریان بیش از حد

ماژول راه انداز موتور L298

🛒 خرید از ECA

شیلد موتور درایور L298P آردوینو به همراه بازر

🛒 خرید از ECA

شیلد آردوموتو ARDUMOTO L298P

🛒 خرید از ECA

جایگزین‌های درایور موتور و مزایای L298

روش‌های ساده‌تر برای کنترل موتور

برای کنترل موتورها می‌توان از قطعات مختلفی مانند رله، ترانزیستور یا ماسفت (MOSFET) استفاده کرد که هرکدام مزایا و محدودیت‌های خاص خود را دارند.

رله به دلیل سادگی و توانایی در کنترل بارهای با جریان بالا، یکی از گزینه‌های سنتی و قابل‌اعتماد است. اما از آنجا که مکانیکی عمل می‌کند، در طول زمان دچار سایش می‌شود، نویز الکتریکی ایجاد می‌کند و امکان کنترل سرعت موتور را نیز ندارد.

در مقابل، ترانزیستور گزینه‌ای ارزان و ساده برای کنترل موتورهای کوچک است. با استفاده از سیگنال PWM می‌توان سرعت موتور را تنظیم کرد، اما محدودیت جریان، نیاز به مدار اضافی و دشواری در کنترل جهت چرخش از معایب آن به شمار می‌رود.

در نهایت، ماسفت (MOSFET) با بازدهی بالا و عملکرد سریع، امکان کنترل دقیق سرعت را فراهم می‌کند و گزینه‌ای مناسب برای کاربردهای حرفه‌ای‌تر است. با این حال، برای کنترل جهت چرخش موتور باید از مدار پل H استفاده کرد و طراحی آن کمی پیچیده‌تر از روش‌های قبلی است.

چرا ماژول درایور موتور L298 انتخاب بهتری است؟

ماژول L298 یک راه‌حل جامع و کارآمد برای کنترل موتورها در پروژه‌های الکترونیکی به شمار می‌رود. این ماژول امکان کنترل کامل جهت و سرعت چرخش را فراهم می‌کند و در نتیجه برای کاربردهای متنوع بسیار مناسب است. از نظر توان خروجی نیز عملکرد قابل‌توجهی دارد و می‌تواند تا ۲ آمپر جریان برای هر موتور را تحمل کند.

یکی از مزیت‌های برجسته L298 چندمنظوره بودن آن است؛ به‌طوری که می‌تواند دو موتور DC را به‌صورت هم‌زمان یا یک موتور پله‌ای را کنترل کند. در عین حال، طراحی ساده و نیاز به حداقل قطعات جانبی باعث شده تا استفاده از آن برای کاربران مبتدی و حرفه‌ای بسیار آسان باشد.

این ماژول علاوه بر قیمت مناسب و مقرون‌به‌صرفه بودن نسبت به قابلیت‌هایش، از حفاظت داخلی با دیودهای هرزگرد نیز بهره می‌برد تا در برابر ولتاژهای معکوس و نویزهای ناشی از موتور از مدار محافظت کند.

مشخصات فنی L298

ولتاژ تغذیه موتور (VS): ۵ تا ۳۵ ولت
ولتاژ منطقی (VCC): ۵ ولت
جریان پیوسته هر کانال: تا ۲ آمپر
جریان لحظه‌ای: تا ۳ آمپر
توان قابل تحمل: تا ۲۵ وات
دمای کاری: ۲۵- تا ۱۳۰ درجه سانتی‌گراد
تعداد کانال‌ها: ۲ کانال مستقل

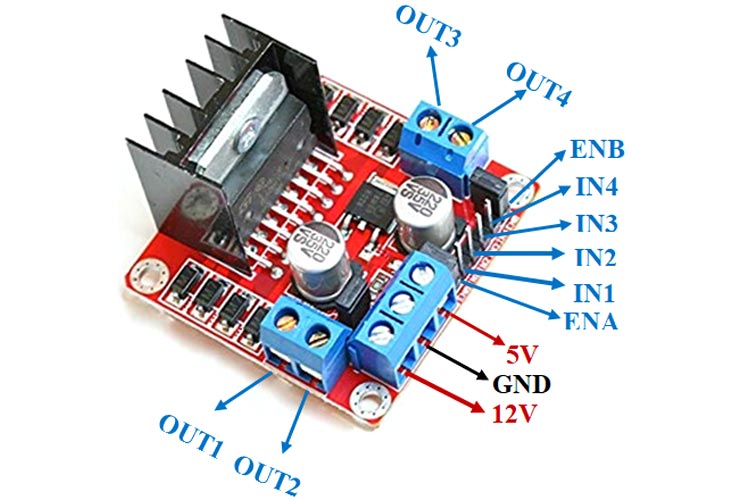

پایه‌های مهم ماژول L298

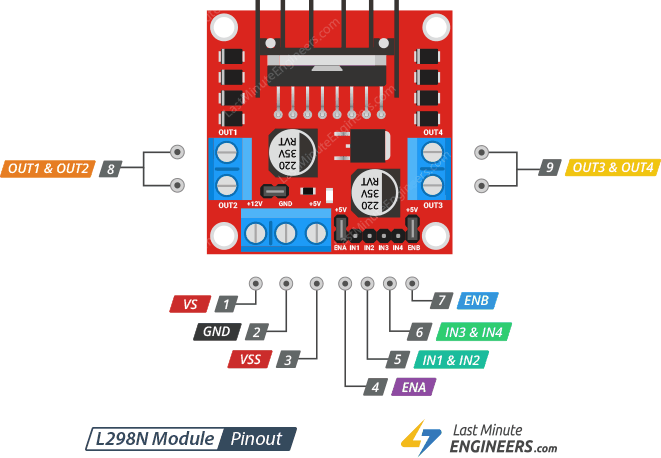

L298N Motor Driver Module Pinout

پایه‌های تغذیه:

VS (ولتاژ منبع): برای تغذیه موتورها (۵-۳۵V)
VCC (ولتاژ منطقی): برای تغذیه بخش منطقی (۵V)
GND (زمین): اتصال به زمین مدار

پایه‌های کنترل موتور A:

ENA (فعال‌ساز کانال A): کنترل فعال/غیرفعال و سرعت با PWM
IN1 و IN2 (ورودی‌های کنترل A): تعیین جهت چرخش موتور

پایه‌های کنترل موتور B:

ENB (فعال‌ساز کانال B): کنترل فعال/غیرفعال و سرعت با PWM
IN3 و IN4 (ورودی‌های کنترل B): تعیین جهت چرخش موتور

پایه‌های خروجی:

OUT1 و OUT2: اتصال به ترمینال‌های موتور A
OUT3 و OUT4: اتصال به ترمینال‌های موتور B

منطق کنترل جهت چرخش

IN1	IN2	نتیجه
0	0	توقف
1	0	جهت جلو
0	1	جهت عقب
1	1	توقف

کنترل سرعت با PWM

مفهوم PWM (Pulse Width Modulation)

PWM (مدولاسیون پهنای پالس) یکی از روش‌های پرکاربرد برای کنترل سرعت موتورهای DC است. در این روش، به جای تغییر مستقیم ولتاژ منبع، با تنظیم مدت‌زمان روشن و خاموش بودن پالس‌ها می‌توان ولتاژ مؤثر روی موتور را تغییر داد. هر چه مدت‌زمان روشن بودن پالس بیشتر باشد، موتور سریع‌تر می‌چرخد و برعکس.

در PWM دو مفهوم اصلی وجود دارد:

Duty Cycle (ضریب وظیفه): درصدی از زمان که سیگنال در حالت روشن (HIGH) قرار دارد.
فرکانس: تعداد دفعاتی که این پالس‌ها در هر ثانیه تکرار می‌شوند.

به زبان ساده، وقتی Duty Cycle کم است، موتور توان و سرعت کمی دریافت می‌کند، و هرچه این مقدار افزایش یابد، سرعت موتور هم بیشتر می‌شود.

برای مثال:

در ۰٪ Duty Cycle موتور خاموش است.
در ۲۵٪ با حدود یک‌چهارم سرعت کار می‌کند.
در ۵۰٪ سرعت آن به نصف می‌رسد.
در ۷۵٪ با سه‌چهارم توان می‌چرخد.
و در ۱۰۰٪ Duty Cycle موتور با بیشترین سرعت ممکن کار می‌کند.

در نتیجه، PWM روشی ساده، دقیق و بسیار مؤثر برای کنترل نرم و تدریجی سرعت موتور بدون اتلاف زیاد انرژی است.

918a766f aeb8 4f94 aeda 57f183d1cf86

چرا PWM برای کنترل سرعت موتور ایده‌آل است؟

PWM یا مدولاسیون پهنای پالس به‌دلیل ویژگی‌های منحصربه‌فردش یکی از بهترین و کارآمدترین روش‌ها برای کنترل سرعت موتورهای DC محسوب می‌شود.

نخست، این روش بازدهی بسیار بالایی دارد، زیرا به‌جای کاهش ولتاژ با مقاومت یا روش‌های خطی (که باعث اتلاف انرژی به صورت گرما می‌شوند)، با تغییر زمان‌های روشن و خاموش سیگنال، توان مؤثر را تنظیم می‌کند. به همین دلیل تلفات توان بسیار کم است و انرژی به شکل بهینه مصرف می‌شود.

دوم، PWM امکان کنترل دقیق سرعت را فراهم می‌کند. با تغییر جزئی در Duty Cycle می‌توان سرعت موتور را به‌صورت نرم و پیوسته تنظیم کرد، بدون نیاز به مدارهای پیچیده.

از سوی دیگر، سادگی پیاده‌سازی یکی از مزیت‌های بزرگ آن است. میکروکنترلرهایی مانند آردوینو به‌صورت سخت‌افزاری از تولید سیگنال PWM پشتیبانی می‌کنند، بنابراین اجرای آن تنها با چند خط کد امکان‌پذیر است.

در نهایت، از آنجا که در PWM هیچ قطعه‌ی مکانیکی یا متحرکی وجود ندارد، این روش پایدار، قابل‌اعتماد و بادوام است و در بلندمدت نیاز به نگهداری یا تعمیر ندارد.

نحوه اتصال ماژول درایور موتور L298 به آردوینو

در این بخش قصد داریم نحوه‌ی اتصال ماژول درایور موتور L298 به آردوینو را بررسی کنیم. این ماژول یکی از محبوب‌ترین درایورها برای کنترل موتورهای DC و استپ موتور است، زیرا می‌تواند هم جهت چرخش و هم سرعت موتور را کنترل کند. با استفاده از آن، آردوینو قادر خواهد بود دو موتور را به‌صورت هم‌زمان و مستقل از هم مدیریت کند.

برای انجام این پروژه، ابتدا باید وسایل مورد نیاز را آماده کنید. علاوه بر برد آردوینو (Uno یا مدل مشابه) و ماژول L298، به دو عدد موتور DC، منبع تغذیه جداگانه برای موتورها (مانند باتری یا آداپتور)، برد بورد و سیم‌های جامپر نیاز دارید.

7d20b0ad 496b 4a90 80ce 669ec9db1fd2

اتصالات بین آردوینو و ماژول بسیار ساده است. پایه‌های ENA، IN1 و IN2 برای کنترل موتور اول (A) و پایه‌های ENB، IN3 و IN4 برای موتور دوم (B) استفاده می‌شوند. پایه‌های ۵V و GND از آردوینو نیز برای تغذیه مدار منطقی L298 به کار می‌روند. تغذیه اصلی موتورها باید از یک منبع جداگانه به پایه‌ی VS روی ماژول وصل شود و زمین آن با زمین آردوینو مشترک گردد تا عملکرد درستی داشته باشد.

در نهایت، موتورها را به خروجی‌های مربوطه متصل کنید: موتور A به OUT1 و OUT2 و موتور B به OUT3 و OUT4.

وسایل مورد نیاز

برد آردوینو Uno (یا هر مدل دیگر)
ماژول درایور موتور L298
۲ عدد موتور DC
منبع تغذیه جداگانه برای موتورها (باتری یا آداپتور)
برد بورد
سیم‌های جامپر

برد آردوینو Arduino Uno R4 Minima

🛒 خرید از ECA

موتور گیربکس پلاستیکی دو طرفه R1:220 50RPM

🛒 خرید از ECA

سیم جامپر نر به نر 20cm فلت 40 رشته

🛒 خرید از ECA

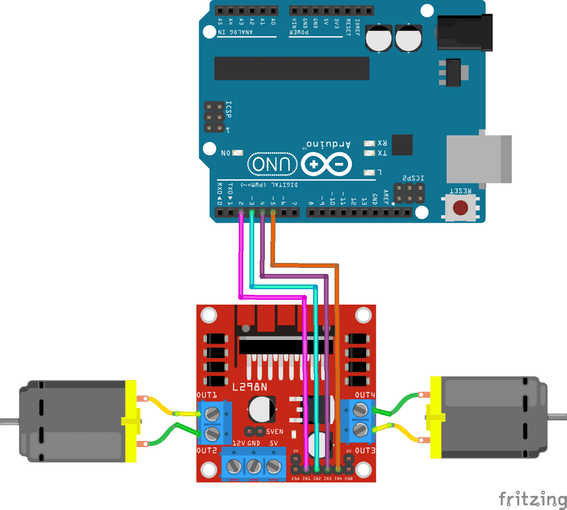

نقشه اتصالات

اتصالات آردوینو به L298:

آردوینو Uno   →   ماژول L298
پایه ۵        →   ENA
پایه ۶        →   IN1
پایه ۷        →   IN2
پایه ۱۰       →   ENB
پایه ۸        →   IN3
پایه ۹        →   IN4
۵V            →   VCC
GND           →   GND

آردوینو Uno → ماژول L298

پایه ۵ → ENA

پایه ۶ → IN1

پایه ۷ → IN2

پایه ۱۰ → ENB

پایه ۸ → IN3

پایه ۹ → IN4

۵V → VCC

GND → GND

اتصالات منبع تغذیه:

قطب مثبت منبع تغذیه → VS روی L298
قطب منفی منبع تغذیه → GND روی L298

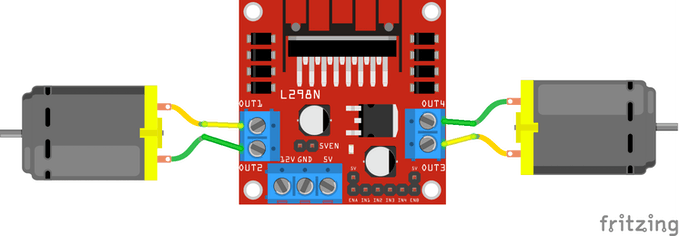

اتصالات موتورها:

موتور A → OUT1 و OUT2
موتور B → OUT3 و OUT4

نکات مهم در اتصالات

۱. حتماً از منبع تغذیه جداگانه برای موتورها استفاده کنید
۲. اتصال زمین‌ها (GND) را فراموش نکنید
۳. از سیم‌های با ضخامت مناسب برای اتصالات قدرت استفاده کنید
۴. هیت سینک را روی IC L298 نصب کنید

برنامه‌نویسی و کدهای عملی آردوینو

کد پایه برای آشنایی با مفاهیم

// تعریف پایه‌های متصل به L298
const int ENA = 5;   // کنترل سرعت موتور A
const int IN1 = 6;   // کنترل جهت موتور A
const int IN2 = 7;   // کنترل جهت موتور A
const int ENB = 10;  // کنترل سرعت موتور B
const int IN3 = 8;   // کنترل جهت موتور B
const int IN4 = 9;   // کنترل جهت موتور B

void setup() {
  // تنظیم تمام پایه‌ها به عنوان خروجی
  pinMode(ENA, OUTPUT);
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  pinMode(ENB, OUTPUT);
  pinMode(IN3, OUTPUT);
  pinMode(IN4, OUTPUT);

  // شروع سریال برای دیباگ
  Serial.begin(9600);
  Serial.println("Motor Controller Initialized");
}

void loop() {
  // تست عملکرد موتور A
  Serial.println("Testing Motor A...");

  // حرکت به جلو با سرعت کامل
  controlMotorA(255, true);
  delay(2000);

  // حرکت به عقب با نصف سرعت
  controlMotorA(128, false);
  delay(2000);

  // توقف موتور A
  controlMotorA(0, true);
  delay(1000);

  // تست عملکرد موتور B
  Serial.println("Testing Motor B...");

  // حرکت به جلو با سرعت متوسط
  controlMotorB(200, true);
  delay(2000);

  // توقف همه موتورها
  stopAllMotors();
  delay(3000);
}

// تابع کنترل موتور A
void controlMotorA(int speed, bool forward) {
  // محدود کردن محدوده سرعت
  speed = constrain(speed, 0, 255);

  // تنظیم سرعت با PWM
  analogWrite(ENA, speed);

  // تنظیم جهت چرخش
  if(forward) {
    digitalWrite(IN1, HIGH);
    digitalWrite(IN2, LOW);
    Serial.println("Motor A: Forward, Speed: " + String(speed));
  } else {
    digitalWrite(IN1, LOW);
    digitalWrite(IN2, HIGH);
    Serial.println("Motor A: Reverse, Speed: " + String(speed));
  }
}

// تابع کنترل موتور B
void controlMotorB(int speed, bool forward) {
  // محدود کردن محدوده سرعت
  speed = constrain(speed, 0, 255);

  // تنظیم سرعت با PWM
  analogWrite(ENB, speed);

  // تنظیم جهت چرخش
  if(forward) {
    digitalWrite(IN3, HIGH);
    digitalWrite(IN4, LOW);
    Serial.println("Motor B: Forward, Speed: " + String(speed));
  } else {
    digitalWrite(IN3, LOW);
    digitalWrite(IN4, HIGH);
    Serial.println("Motor B: Reverse, Speed: " + String(speed));
  }
}

// تابع توقف همه موتورها
void stopAllMotors() {
  analogWrite(ENA, 0);
  analogWrite(ENB, 0);
  digitalWrite(IN1, LOW);
  digitalWrite(IN2, LOW);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  Serial.println("All motors stopped");
}

100

101

// تعریف پایه‌های متصل به L298

const int ENA = 5; // کنترل سرعت موتور A

const int IN1 = 6; // کنترل جهت موتور A

const int IN2 = 7; // کنترل جهت موتور A

const int ENB = 10; // کنترل سرعت موتور B

const int IN3 = 8; // کنترل جهت موتور B

const int IN4 = 9; // کنترل جهت موتور B

void setup() {

// تنظیم تمام پایه‌ها به عنوان خروجی

pinMode(ENA, OUTPUT);

pinMode(IN1, OUTPUT);

pinMode(IN2, OUTPUT);

pinMode(ENB, OUTPUT);

pinMode(IN3, OUTPUT);

pinMode(IN4, OUTPUT);

// شروع سریال برای دیباگ

Serial.begin(9600);

Serial.println("Motor Controller Initialized");

}

void loop() {

// تست عملکرد موتور A

Serial.println("Testing Motor A...");

// حرکت به جلو با سرعت کامل

controlMotorA(255, true);

delay(2000);

// حرکت به عقب با نصف سرعت

controlMotorA(128, false);

delay(2000);

// توقف موتور A

controlMotorA(0, true);

delay(1000);

// تست عملکرد موتور B

Serial.println("Testing Motor B...");

// حرکت به جلو با سرعت متوسط

controlMotorB(200, true);

delay(2000);

// توقف همه موتورها

stopAllMotors();

delay(3000);

}

// تابع کنترل موتور A

void controlMotorA(int speed, bool forward) {

// محدود کردن محدوده سرعت

speed = constrain(speed, 0, 255);

// تنظیم سرعت با PWM

analogWrite(ENA, speed);

// تنظیم جهت چرخش

if(forward) {

digitalWrite(IN1, HIGH);

digitalWrite(IN2, LOW);

Serial.println("Motor A: Forward, Speed: " + String(speed));

} else {

digitalWrite(IN1, LOW);

digitalWrite(IN2, HIGH);

Serial.println("Motor A: Reverse, Speed: " + String(speed));

}

// تابع کنترل موتور B

void controlMotorB(int speed, bool forward) {

// محدود کردن محدوده سرعت

speed = constrain(speed, 0, 255);

// تنظیم سرعت با PWM

analogWrite(ENB, speed);

// تنظیم جهت چرخش

if(forward) {

digitalWrite(IN3, HIGH);

digitalWrite(IN4, LOW);

Serial.println("Motor B: Forward, Speed: " + String(speed));

} else {

digitalWrite(IN3, LOW);

digitalWrite(IN4, HIGH);

Serial.println("Motor B: Reverse, Speed: " + String(speed));

}

// تابع توقف همه موتورها

void stopAllMotors() {

analogWrite(ENA, 0);

analogWrite(ENB, 0);

digitalWrite(IN1, LOW);

digitalWrite(IN2, LOW);

digitalWrite(IN3, LOW);

digitalWrite(IN4, LOW);

Serial.println("All motors stopped");

}

این برنامه نمونه‌ای کاربردی برای کنترل دو موتور DC با استفاده از ماژول درایور L298 و آردوینو است. در این کد، با کمک پایه‌های PWM آردوینو، می‌توان سرعت و جهت چرخش هر موتور را به‌صورت جداگانه تنظیم کرد. در ادامه، توضیح کامل قسمت‌های مختلف آورده شده است:

🔹 تعریف پایه‌ها

در ابتدای برنامه، پایه‌های متصل به ماژول L298 تعریف شده‌اند:

const int ENA = 5;   // کنترل سرعت موتور A از طریق PWM
const int IN1 = 6;   // کنترل جهت موتور A
const int IN2 = 7;   // کنترل جهت موتور A
const int ENB = 10;  // کنترل سرعت موتور B از طریق PWM
const int IN3 = 8;   // کنترل جهت موتور B
const int IN4 = 9;   // کنترل جهت موتور B

const int ENA = 5; // کنترل سرعت موتور A از طریق PWM

const int IN1 = 6; // کنترل جهت موتور A

const int IN2 = 7; // کنترل جهت موتور A

const int ENB = 10; // کنترل سرعت موتور B از طریق PWM

const int IN3 = 8; // کنترل جهت موتور B

const int IN4 = 9; // کنترل جهت موتور B

پایه‌های ENA و ENB برای ارسال سیگنال PWM به منظور کنترل سرعت استفاده می‌شوند، در حالی که پایه‌های IN1–IN4 جهت چرخش موتورها را تعیین می‌کنند.

🔹 تابع setup()

در تابع setup، تمامی پایه‌ها به‌عنوان خروجی تنظیم می‌شوند و ارتباط سریال برای نمایش پیام‌های دیباگ در Serial Monitor آغاز می‌شود:

pinMode(ENA, OUTPUT);
pinMode(IN1, OUTPUT);
pinMode(IN2, OUTPUT);
pinMode(ENB, OUTPUT);
pinMode(IN3, OUTPUT);
pinMode(IN4, OUTPUT);
Serial.begin(9600);
Serial.println("Motor Controller Initialized");

pinMode(ENA, OUTPUT);

pinMode(IN1, OUTPUT);

pinMode(IN2, OUTPUT);

pinMode(ENB, OUTPUT);

pinMode(IN3, OUTPUT);

pinMode(IN4, OUTPUT);

Serial.begin(9600);

Serial.println("Motor Controller Initialized");

با اجرای این بخش، آردوینو آماده‌ی کنترل موتورها می‌شود.

🔹 تابع loop()

این بخش برای تست عملکرد دو موتور نوشته شده است.
ابتدا موتور A در دو جهت مختلف و با سرعت‌های متفاوت حرکت می‌کند و سپس موتور B آزمایش می‌شود:

controlMotorA(255, true);   // حرکت به جلو با سرعت کامل
delay(2000);
controlMotorA(128, false);  // حرکت به عقب با نصف سرعت
delay(2000);
controlMotorA(0, true);     // توقف موتور A
delay(1000);

controlMotorB(200, true);   // موتور B با سرعت متوسط
delay(2000);
stopAllMotors();            // توقف همه موتورها
delay(3000);

controlMotorA(255, true); // حرکت به جلو با سرعت کامل

delay(2000);

controlMotorA(128, false); // حرکت به عقب با نصف سرعت

delay(2000);

controlMotorA(0, true); // توقف موتور A

delay(1000);

controlMotorB(200, true); // موتور B با سرعت متوسط

delay(2000);

stopAllMotors(); // توقف همه موتورها

delay(3000);

این توالی برای اطمینان از عملکرد صحیح درایور و اتصالات طراحی شده است.

🔹 تابع controlMotorA()

این تابع مسئول کنترل موتور A است. مقدار سرعت بین ۰ تا ۲۵۵ محدود شده و سپس با دستور analogWrite() روی پایه ENA اعمال می‌شود. جهت چرخش نیز با وضعیت پایه‌های IN1 و IN2 مشخص می‌شود:

اگر forward = true → موتور در جهت مستقیم می‌چرخد.
اگر forward = false → موتور در جهت معکوس حرکت می‌کند.

🔹 تابع controlMotorB()

مشابه تابع قبلی است، اما برای موتور B عمل می‌کند. کنترل سرعت از طریق پایه ENB و جهت چرخش با پایه‌های IN3 و IN4 انجام می‌شود.

🔹 تابع stopAllMotors()

این تابع برای توقف کامل هر دو موتور به کار می‌رود. با ارسال سیگنال PWM صفر و غیرفعال کردن همه پایه‌های جهت، موتورها از کار می‌ایستند:

analogWrite(ENA, 0);
analogWrite(ENB, 0);
digitalWrite(IN1, LOW);
digitalWrite(IN2, LOW);
digitalWrite(IN3, LOW);
digitalWrite(IN4, LOW);

analogWrite(ENA, 0);

analogWrite(ENB, 0);

digitalWrite(IN1, LOW);

digitalWrite(IN2, LOW);

digitalWrite(IN3, LOW);

digitalWrite(IN4, LOW);

عیب‌یابی و نکات مهم

مشکلات رایج و راه‌حل‌ها

۱. موتور روشن نمی‌شود

بررسی اتصالات تغذیه
اطمینان از صحت اتصال GND
بررسی ولتاژ منبع تغذیه

۲. موتور با سرعت کم کار می‌کند

بررسی ولتاژ منبع تغذیه
اطمینان از کافی بودن جریان منبع
بررسی مقدار PWM

۳. ماژول داغ می‌کند

نصب هیت سینک
بررسی جریان کشی موتور
اطمینان از عدم اتصال کوتاه

۴. کنترل جهت کار نمی‌کند

بررسی منطق IN1 و IN2
اطمینان از اتصال صحیح پایه‌ها
بررسی کد برنامه

نکات ایمنی

۱. همیشه از هیت سینک استفاده کنید
۲. فیوز مناسب در مدار قرار دهید
۳. از سیم‌های با ضخامت کافی استفاده کنید
۴. قبل از اتصال، ولتاژها را چک کنید
۵. از اتصال کوتاه اجتناب کنید

نتیجه‌گیری

ماژول L298 یک راه‌حل ایده‌آل برای کنترل موتورهای DC با آردوینو است. با درک صحیح از نحوه کار این ماژول و پیاده‌سازی مناسب، می‌توانید پروژه‌های پیچیده‌ای را با اطمینان بالا اجرا کنید.

از ربات‌های متحرک گرفته تا سیستم‌های اتوماسیون صنعتی کوچک، L298 ابزار قابل اعتماد و قدرتمندی در اختیار شما قرار می‌دهد. با تمرین و آزمایش‌های مختلف، به مرور زمان تسلط کاملی بر این ماژول پیدا خواهید کرد.

امیدوارم این مقاله جامع برای شما مفید واقع شده باشد. در صورت وجود هرگونه سؤال، در بخش نظرات مطرح کنید.

علی عزتی3 آبان 1404

0 9 زمان تقریبی مطالعه 8 دقیقه
