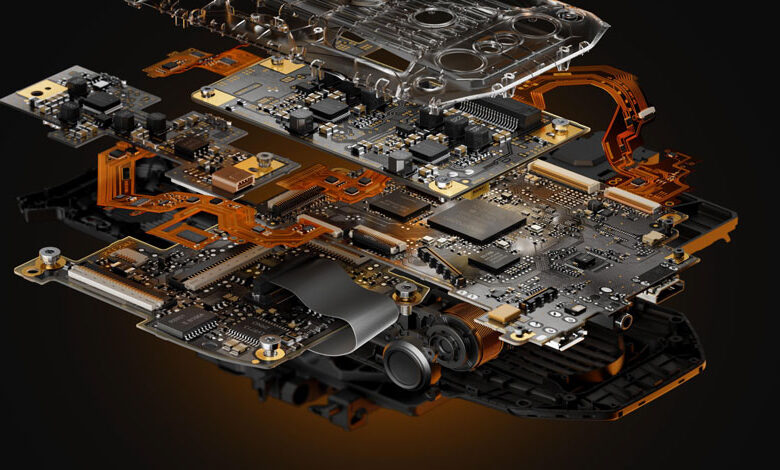

راهنمای جامع انتخاب نرم افزار طراحی PCB: از آلتیوم تا KiCad
انتخاب نرم افزار مناسب طراحی برد مدار چاپی (PCB) یکی از مهمترین تصمیمات برای مهندسان و طراحان الکترونیک است. این انتخاب میتواند کارایی، سرعت اجرای پروژه و حتی کیفیت نهایی محصول را تحت تأثیر قرار دهد. با گسترش فناوری و افزایش پیچیدگی مدارها، نرمافزارهای مختلفی با قابلیتهای متنوع پا به عرصه گذاشتهاند که هر کدام مزایا و معایب خاص خود را دارند.
در دنیای امروز، نرم افزار طراحی PCB تنها یک ابزار ترسیم نیست؛ بلکه یک پلتفرم جامع برای شبیهسازی، تحلیل، همکاری تیمی و اطمینان از قابلیت ساخت است. از نرمافزارهای سنگین و حرفهای صنعتی گرفته تا ابزارهای سبک و رایگان متنباز، طیف وسیعی از گزینهها پیش روی شماست. این مقاله به شما کمک میکند تا با در نظر گرفتن معیارهای کلیدی مانند رابط کاربری، سهولت یادگیری، رواج در جامعه مهندسی و البته نقاط قوت و ضعف، بهترین انتخاب را برای نیازهای خود داشته باشید.
جدول مقایسهای: نگاهی سریع به گزینههای برتر
پیش از پرداختن به جزئیات هر نرمافزار، نگاهی گذرا به مشخصات کلیدی برخی از محبوبترین آنها میاندازیم. این جدول به شما کمک میکند تا در نگاه اول، گزینههای مناسب خود را شناسایی کنید.
| نام نرم افزار | مناسب برای | هزینه | سهولت یادگیری | قابلیتهای کلیدی |
|---|---|---|---|---|
| Altium Designer | پروژههای حرفهای، پیچیده و صنعتی | بسیار بالا (اشتراک سالانه) | متوسط تا دشوار | محیط یکپارچه، ابزارهای پیشرفته تحلیل، همکاری ابری (Altium 365) |
| KiCad | مبتدیان تا حرفهایها، پروژههای متنباز | رایگان و متنباز | متوسط | کتابخانههای گسترده، نمایشگر ۳بعدی، پشتیبانی از لایههای زیاد |
| Autodesk Eagle | مبتدیان و پروژههای کوچک تا متوسط | مدل Freemium (نسخه رایگان با محدودیت) | آسان | حجم کم، کتابخانه قطعات گسترده، ادغام با Fusion 360 |
| EasyEDA | یادگیری، نمونهسازی سریع و کار تیمی | رایگان (با خدمات پولی اضافی) | بسیار آسان | تحت وب، نیاز به نصب ندارد، همکاری زنده |
| Proteus | شبیهسازی دقیق مدار همراه با طراحی PCB | پولی | متوسط | موتور شبیهسازی قدرتمند (ISIS)، طراحی PCB (ARES) |
| OrCAD / Allegro | طراحیهای پرسرعت، با فرکانس بالا و بسیار پیچیده | بسیار بالا | دشوار | ابزارهای تحلیل یکپارچه Signal و Power Integrity، استاندارد صنعتی |
بررسی عمیق نرمافزارهای برتر طراحی PCB
۱. Altium Designer: استاندارد طلایی صنعت

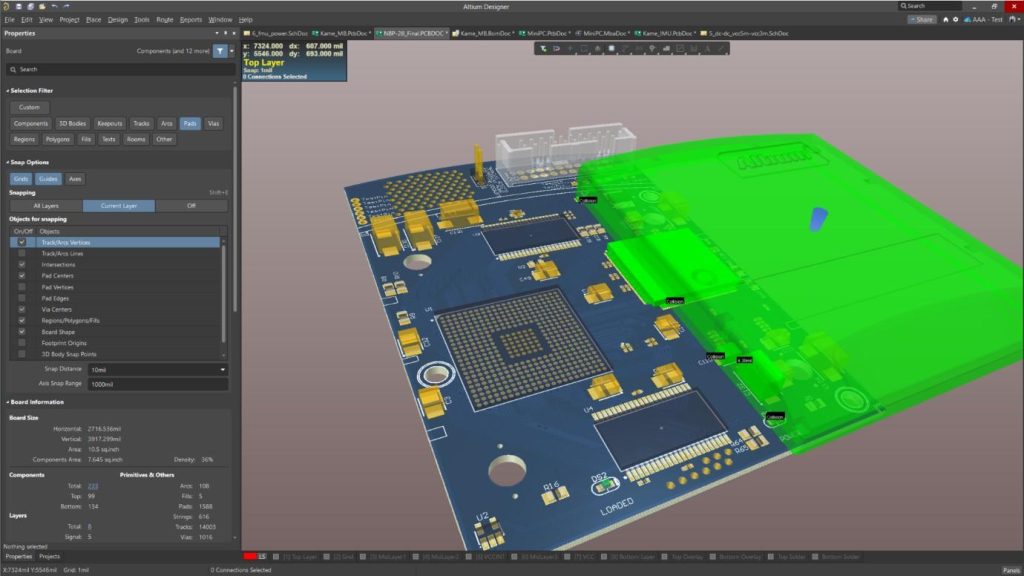

اگر به دنبال قدرتمندترین و جامعترین نرمافزار بازار هستید، Altium Designer اغلب اولین انتخاب است. این نرمافزار یک محیط طراحی یکپارچه عالی ارائه میدهد که در آن طراحی شماتیک، چیدمان PCB، تحلیلهای پیشرفته و حتی مستندسازی به شکلی روان و هماهنگ انجام میشود.
- نقاط قوت و مزایا:
- رابط کاربری مدرن و یکپارچه: کار را از شماتیک تا تولید فایلهای ساخت به شکلی روان پیش میبرد.
- ابزارهای پیشرفته تحلیل: دارای قابلیتهای داخلی برای بررسی یکپارچگی سیگنال (Signal Integrity) و تحلیل قدرت است که برای طراحیهای پرسرعت حیاتی است.
- همکاری ابری با Altium 365: امکان کار تیمی همزمان، مدیریت نسخهها و دسترسی از هر نقطه را فراهم میکند.
- پشتیبانی از طراحیهای پیچیده: برای بردهای چندلایه، HDI، انعطافپذیر (Flex) و ترکیبی (Rigid-Flex) ایدهآل است.
- نقاط ضعف و چالشها:
- هزینه بسیار بالا: قیمت اشتراک سالانه آن میتواند برای افراد مستقل، استارتآپها یا دانشجویان سنگین باشد.
- منحنی یادگیری نسبتاً شیبدار: با وجود رابط کاربری خوب، تسلط بر تمامی قابلیتهای پیشرفته آن زمانبر است.
- نیاز به سختافزار قوی: برای اجرای روان پروژههای بزرگ به یک کامپیوتر قدرتمند نیاز دارد.
- جایگاه در جامعه مهندسی: Altium Designer به عنوان یک استاندارد حرفهای در بسیاری از شرکتهای پیشرفته الکترونیک در ایران و جهان شناخته میشود. تسلط بر آن یک مزیت رزومهای قوی محسوب میشود.
۲. KiCad: قدرت نرم افزار آزاد و رایگان

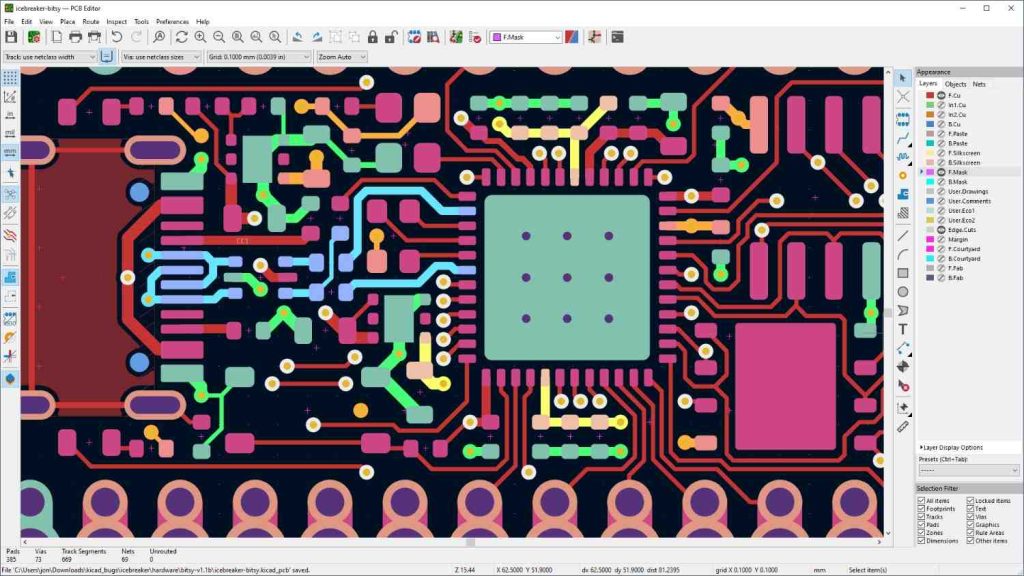

KiCad نمونه درخشان یک نرمافزار متنباز (Open-Source) است که بدون هیچ هزینهای، قابلیتهایی در سطح نرمافزارهای تجاری ارائه میدهد. توسعه مستمر توسط یک جامعه فعال از توسعهدهندگان و کاربران، باعث پیشرفت چشمگیر آن در سالهای اخیر شده است.
- نقاط قوت و مزایا:
- کاملاً رایگان و بدون محدودیت: برای هر نوع استفادهای (شخصی، تجاری، آموزشی) آزاد است.
- قدرتمند و کامل: از طراحی شماتیک پیچیده و چیدمان PCB تا نمایش ۳بعدی و بررسی قواعد طراحی (DRC) همه را پشتیبانی میکند.
- کتابخانههای وسیع و مدیریت آسان: دسترسی به هزاران قطعه و امکان ساخت کتابخانه سفارشی به سادگی فراهم است.
- مستقل از پلتفرم: روی ویندوز، لینوکس و مک به خوبی اجرا میشود.
- نقاط ضعف و چالشها:
- رابط کاربری کمتر بصری: اگرچه بهبود یافته، اما ممکن است برای کاربران مهاجرتکرده از نرمافزارهای دیگر در ابتدا کمی نامأنوس به نظر برسد.
- فقدان برخی ابزارهای تحلیل پیشرفته داخلی: برای تحلیلهای بسیار تخصصی مانند یکپارچگی سیگنال ممکن است نیاز به ابزارهای جانبی یا افزونه باشد.
- پشتیبانی تجاری محدود: پشتیبانی شما عمدتاً از طریق انجمنهای آنلاین و جامعه کاربران است.
- جایگاه در جامعه مهندسی: KiCad در میان استارتآپها، علاقهمندان، دانشجویان و حتی برخی شرکتهای کوچک و متوسط که به دنبال کاهش هزینههای نرمافزاری هستند، بسیار محبوب است. همچنین در پروژههای متنباز سختافزاری تقریباً انتخابی استاندارد است.
۳. Autodesk EAGLE: محبوب دیرینه

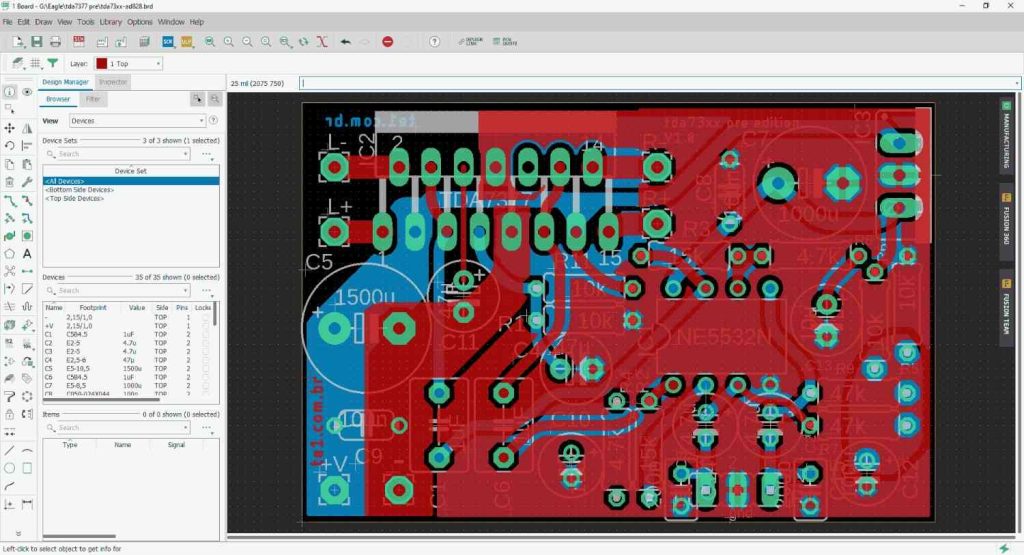

EAGLE برای سالها یکی از محبوبترین نرمافزارها در بین مهندسان و سازندگان (Makers) بوده است. خریداری آن توسط اتودسک و ادغام با پلتفرم Fusion 360، افق جدیدی از طراحی مکانیکی-الکترونیکی یکپارچه را برای آن ایجاد کرده است.
- نقاط قوت و مزایا:
- مدل Freemium قابل دسترس: نسخه رایگان آن برای بردهای کوچک (دو لایه، محدوده طراحی کوچک) کافی است و نقطه شروع عالی برای مبتدیان است.
- یادگیری آسان: رابط کاربری و گردش کار آن نسبتاً ساده و مستقیم است.
- ادغام عالی با Fusion 360: امکان طراحی همزمان قاب مکانیکی و برد الکترونیکی و اطمینان از فیت شدن آنها را میدهد.
- کتابخانه قطعات گسترده و مدیریت خوب: میلیونها قطعه از تامینکنندگان مختلف در دسترس است.
- نقاط ضعف و چالشها:
- محدودیتهای نسخه رایگان: برای پروژههای جدی به خرید لایسنس نیاز دارید.
- کارایی در پروژههای بسیار پیچیده: اگرچه قدرتمند است، اما برای بردهای فوقپیچیده چندلایه با تراکم بالا، ممکن است به پای رقبایی مانند Altium یا Allegro نرسد.
- تغییر مدل کسبوکار به سمت اشتراک: برخی کاربران قدیمی تغییر از لایسنس دائمی به مدل اشتراکی را دوست ندارند.
- جایگاه در جامعه مهندسی: EAGLE به ویژه در بین سازندگان (Makers)، جوامع هکری و آموزشی ریشه دارد. امروزه با ادغام در اکوسیستم اتودسک، در محیطهایی که نیاز به هماهنگی دقیق مکانیک و الکترونیک است نیز جایگاه خوبی یافته است.
۴. EasyEDA: سادگی و سرعت در مرورگر

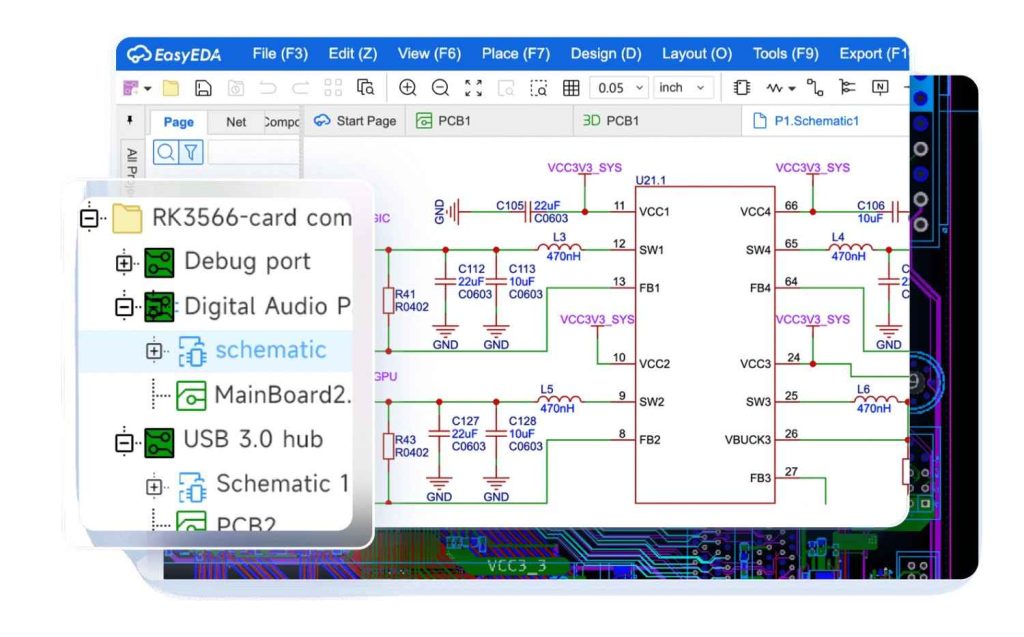

EasyEDA مفهوم طراحی PCB را با ارائه یک پلتفرم کامل تحت وب متحول کرده است. تنها چیزی که نیاز دارید یک مرورگر مدرن و اتصال اینترنت است.
- نقاط قوت و مزایا:
- دسترسی بیدرنگ و بدون نصب: از هر کامپیوتری قابل دسترسی است و مشکلات ناسازگاری نرمافزار را حذف میکند.
- یادگیری فوقالعاده آسان: رابط کاربری ساده و مدرن آن مبتدیان را سریعاً با فرآیند طراحی آشنا میکند.
- همکاری زنده (Real-time Collaboration): چندین طراح میتوانند همزمان روی یک پروژه کار کنند.
- ادغام با خدمات ساخت: امکان درخواست قیمت و ساخت برد از داخل خود پلتفرم فراهم است.
- نقاط ضعف و چالشها:
- وابستگی به اینترنت: اگرچه نسخه دسکتاپ نیمهآفلاین دارد، اما تجربه کامل وابسته به اینترنت پایدار است.
- محدودیت در پردازش پروژههای غولآسا: ممکن است در مواجهه با پروژههای PCB بسیار بزرگ و پیچیده (مثلاً با دهها هزار پایه) عملکرد دسکتاپ را نداشته باشد.
- نگرانیهای امنیتی برای برخی سازمانها: ذخیرهسازی پروژهها روی سرورهای ابری ممکن است برای شرکتهایی با پروژههای محرمانه قابل قبول نباشد.
- جایگاه در جامعه مهندسی: EasyEDA یک ابزار محبوب برای آموزش، نمونهسازی سریع (Rapid Prototyping) و کارهای کوچک تا متوسط است. برای افرادی که نمیخواهند یا نمیتوانند نرمافزارهای سنگین نصب کنند، گزینهای ایدهآل است.
۵. Proteus: تمرکز بر شبیهسازی

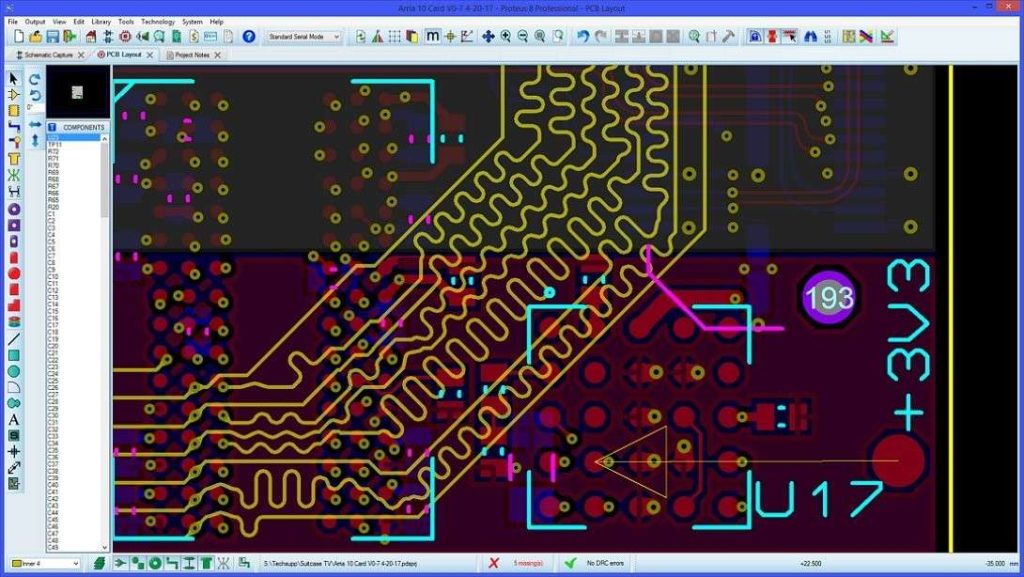

پروتئوس در بین نرمافزارها جایگاه منحصربهفردی دارد. در حالی که بخش طراحی PCB آن (ARES) قدرتمند است، شهرت اصلی این نرمافزار به خاطر موتور شبیهسازی بسیار قوی آن (ISIS) است که امکان تست و عیبیابی مجازی مدار را قبل از ساخت فیزیکی فراهم میکند.
- نقاط قوت و مزایا:
- شبیهسازی ترکیبی آنالوگ و دیجیتال: از میکروکنترلرها گرفته تا مدارات آنالوگ را میتوان به دقت شبیهسازی کرد.
- گردش کار یکپارچه: امکان انتقال اتوماتیک شماتیک شبیهسازی شده به محیط PCB طراحی را فراهم میکند.
- کتابخانههای مجازی گسترده: شامل مدلهای بسیاری از میکروکنترلرها، سنسورها و قطعات فعال است.
- مناسب برای آموزش: به دلیل قابلیت شبیهسازی عالی، در بسیاری از دانشگاهها و مراکز آموزشی تدریس میشود.
- نقاط ضعف و چالشها:
- طراحی PCB ثانویه است: ابزارهای چیدمان و روتینگ آن ممکن است به گستردی و پیشرفته بودن رقبای اصلی نباشند.
- محیط کاربری کمتر مدرن: ممکن است برای برخی کاربران، محیط آن نسبت به نرمافزارهای جدیدتر قدیمی به نظر برسد.
- هزینه برای نسخه کامل: دسترسی به تمامی کتابخانهها و ماژولهای پیشرفته نیازمند خرید لایسنس است.
- جایگاه در جامعه مهندسی: Proteus به ویژه در محیطهای آموزشی ایران و جهان، و در میان مهندسانی که تأکید اولیه بر صحت عملکرد مدار قبل از ساخت PCB دارند، جایگاه مستحکمی دارد.
چگونه انتخاب کنیم؟ خلاصه و راهنمای نهایی
همانطور که دیدید، هیچ نرمافزار “بهترین” مطلق وجود ندارد. بهترین انتخاب همیشه متناسب با نیازهای شما است. برای تصمیمگیری میتوانید از این پرسشها استفاده کنید:
- سطح تخصص و بودجه شما چقدر است؟
- مبتدی با بودجه کم/دانشجو: KiCad (رایگان و قدرتمند) یا EasyEDA (رایگان و ساده) بهترین نقطه شروع هستند. نسخه رایگان EAGLE نیز گزینه خوبی است.
- مهندس حرفهای در شرکت صنعتی: Altium Designer یا Allegro/OrCAD استانداردهای صنعت هستند و سرمایهگذاری بر یادگیری آنها ارزشمند است.
- سازنده (Maker) / استارتآپ: EAGLE (با ادغام Fusion) یا KiCad (برای صرفهجویی هزینه) میتوانند بسیار مناسب باشند.
- ماهیت پروژههای شما چیست؟
- پروژههای بسیار پیچیده، پرسرعت و چندلایه: به سراغ Altium، Allegro یا Xpedition بروید.
- تأکید بر شبیهسازی و اطمینان از عملکرد مدار: Proteus یک انتخاب تخصصی و عالی است.
- نمونهسازی سریع و پروژههای کوچک تا متوسط: EasyEDA یا EAGLE گزینههای چابکتری هستند.
- نیاز به همکاری تیمی نزدیک و از راه دور: EasyEDA (همکاری زنده) یا Altium 365 (برای محیطهای حرفهای) را در نظر بگیرید.
- آیندهنگری چگونه است؟
- آیا مهارتی میآموزید که در بازار کار ایران و جهان کاربرد گسترده دارد؟ (Altium، Allegro)
- آیا به دنبال استقلال از هزینههای نرمافزاری و مشارکت در یک جامعه متنباز هستید؟ (KiCad)
تجربه شخصی شما از کدام نرمافزار بوده است؟ آیا با چالش خاصی در انتخاب یا یادگیری یکی از این ابزارها روبرو شدهاید؟ نظرات و پرسشهای خود را با ما و دیگر خوانندگان به اشتراک بگذارید.
