چرا ارتباط ESP32 در محیط صنعتی قطع و وصل می‌شود؟

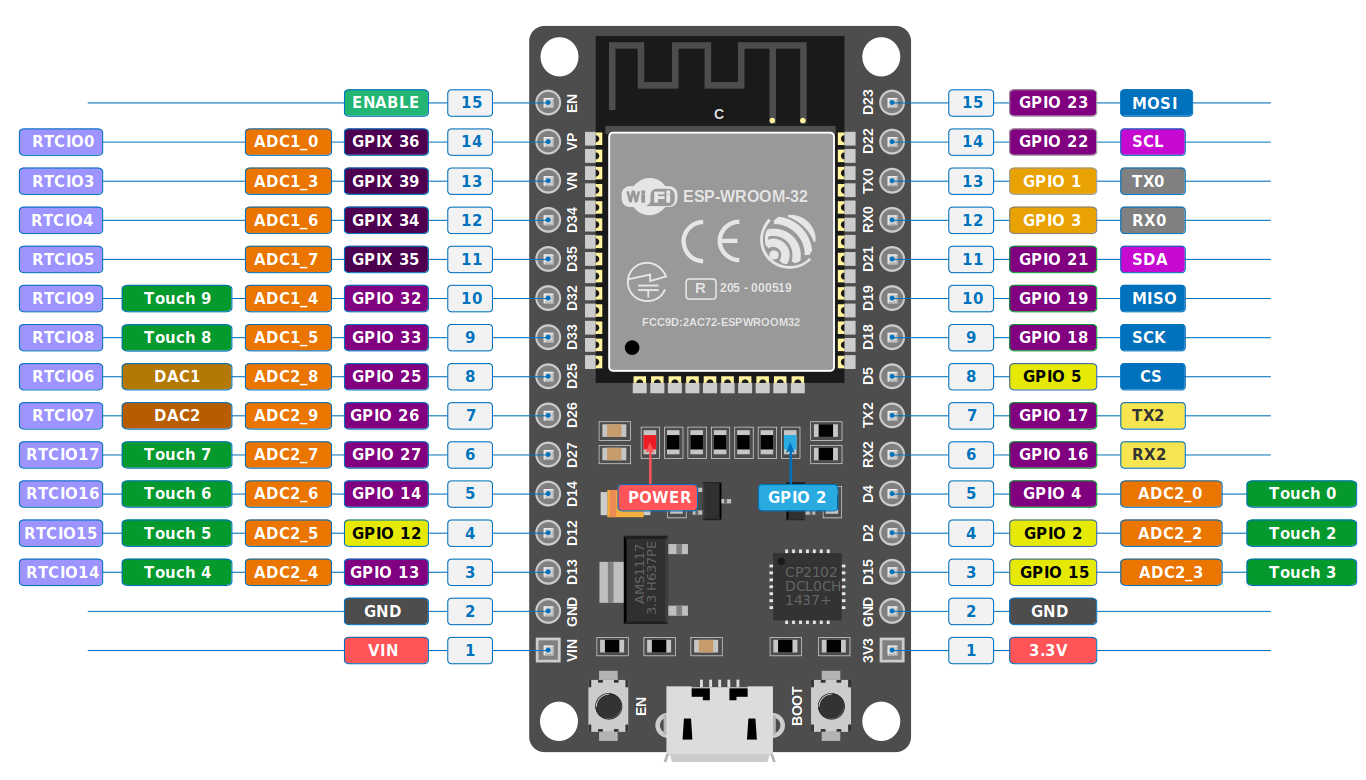

میکروکنترلر ESP32 بدون شک یکی از محبوب‌ترین، ارزان‌ترین و قدرتمندترین تراشه‌های موجود برای پروژه‌های اینترنت اشیا (IoT) است. وجود WiFi و بلوتوث داخلی، پردازنده دو هسته‌ای و قیمت اقتصادی، آن را به انتخاب اول بسیاری از طراحان تبدیل کرده است. اما وقتی پای استفاده از این تراشه در محیط‌های خشن صنعتی، کارخانه‌ها و تابلوهای برق به میان می‌آید، بسیاری از مهندسان با یک کابوس مشترک روبرو می‌شوند: قطع و وصل شدن مداوم ارتباط، ریست شدن‌های ناگهانی و فریز شدن میکروکنترلر.

آیا ESP32 برای محیط صنعتی ضعیف است؟ پاسخ کوتاه “خیر” است. امروزه PLCها و تجهیزات صنعتی متعددی بر پایه همین تراشه ساخته می‌شوند. مشکل اصلی در اکثر مواقع به طراحی برد (PCB)، مدار تغذیه، عدم رعایت ایزولاسیون و کدهای نرم‌افزاری بازمی‌گردد.

در این پست وبلاگی، قصد داریم به صورت کاملاً تخصصی و در عین حال کاربردی، دلایل اصلی قطع و وصل شدن ارتباط ESP32 در محیط‌های صنعتی را بررسی کنیم و راهکارهایی عملی برای تبدیل کردن برد شما به یک تجهیز صنعتی پایدار ارائه دهیم.

۱. افت ولتاژ ناگهانی و مشکل تغذیه (Brownout Reset)

قاتل خاموش میکروکنترلرها در محیط صنعتی، منبع تغذیه ضعیف است. تراشه ESP32 در حالت عادی جریان زیادی مصرف نمی‌کند (حدود ۵۰ تا ۷۰ میلی‌آمپر). اما زمانی که ماژول WiFi شروع به ارسال داده (Transmit) می‌کند، جریان مصرفی می‌تواند به صورت لحظه‌ای (اسپایک) به ۳۰۰ الی ۵۰۰ میلی‌آمپر یا حتی بیشتر برسد.

اگر رگولاتور ولتاژ شما (مثلاً AMS1117-3.3) نتواند این جریان لحظه‌ای را تامین کند، یا مسیرهای مسی روی برد (Track) به اندازه کافی ضخیم نباشند، ولتاژ از ۳.۳ ولت به زیر ۲.۷ ولت افت می‌کند. در این حالت، مدار محافظ داخلی ESP32 فعال شده و میکروکنترلر را ریست می‌کند. به این پدیده Brownout Reset می‌گویند. وقتی میکرو ریست می‌شود، ارتباط WiFi قطع شده و دوباره از نو متصل می‌شود که شما آن را به شکل قطعی مکرر می‌بینید.

راه‌حل‌های مدار تغذیه:

• استفاده از خازن‌های با ظرفیت بالا: دقیقاً مانند مدارهای سوئیچینگی که طراحی می‌کنید  استفاده از خازن‌های الکترولیتی مناسب حیاتی است. قرار دادن یک خازن الکترولیتی با ظرفیت بالا (مثلاً ۴۷۰ یا ۱۰۰۰ میکروفاراد) در ورودی رگولاتور و یک خازن تانتالیوم یا الکترولیتی ۱۰ تا ۱۰۰ میکروفاراد در خروجی ۳.۳ ولت، می‌تواند جریان لحظه‌ای WiFi را تامین کند.
• خازن‌های دی‌کوپلینگ (عدسی/سرامیکی): همیشه یک خازن سرامیکی ۱۰۰ نانوفاراد (104) را تا حد امکان نزدیک به پایه‌های تغذیه (VCC و GND) ماژول ESP32 قرار دهید تا نویزهای فرکانس بالا را فیلتر کند.
• رگولاتور سوئیچینگ به جای خطی: در محیط صنعتی که ولتاژ ورودی ممکن است ۲۴ ولت باشد، استفاده از رگولاتورهای خطی باعث داغ شدن شدید قطعه می‌شود. استفاده از مبدل‌های Buck (مانند LM2596 یا مدارات کاهنده اختصاصی) پایداری بسیار بیشتری به همراه دارد.

۲. تداخل الکترومغناطیسی (EMI) و نویزهای محیطی

محیط صنعتی پر از تجهیزاتی است که نویزهای شدید الکترومغناطیسی تولید می‌کنند. درایورهای موتور (اینورترها/VFD)، کنتاکتورها، رله‌های قدرت، جرثقیل‌های سقفی و دستگاه‌های جوشکاری، همگی امواج و اسپایک‌های ولتاژ شدیدی را به شبکه برق و همچنین در هوا منتشر می‌کنند.

هنگامی که یک کنتاکتور قطع یا وصل می‌شود، قوس الکتریکی ایجاد شده می‌تواند نویزی با فرکانس بالا تولید کند که مستقیماً روی آنتن ESP32 (که در فرکانس ۲.۴ گیگاهرتز کار می‌کند) یا روی خطوط تغذیه سوار شود. این نویزها می‌توانند پکت‌های دیتای WiFi را تخریب کنند و باعث Packet Loss و در نهایت قطع ارتباط شوند.

راه‌حل‌های مقابله با EMI:

• استفاده از مدار اسنابر (Snubber): اگر برد ESP32 شما در حال کنترل رله‌هایی است که بارهای سلفی (مثل شیر برقی یا کنتاکتور) را قطع و وصل می‌کنند، حتماً روی کنتاکت‌های رله یا دو سر بار سلفی از مدار اسنابر (ترکیب مقاومت و خازن) یا دیود هرزگرد استفاده کنید تا اسپایک‌های بازگشتی (Back-EMF) خنثی شوند.
• فیلترهای EMI در ورودی تغذیه: استفاده از سلف‌های حالت مشترک (Common Mode Choke) و وریستورها (VDR) در ورودی تغذیه برد، از ورود نویزهای شبکه برق به مدار شما جلوگیری می‌کند.

۳. عدم رعایت ایزولاسیون گالوانیک در طراحی برد (PCB)

یکی از اشتباهات رایج در طراحی بردهای مبتنی بر ESP32 برای محیط صنعتی، اتصال مستقیم سنسورهای صنعتی به پایه‌های میکروکنترلر است. در صنعت، سیگنال‌ها معمولاً ۱۲ یا ۲۴ ولت هستند. استفاده از یک مقسم ولتاژ ساده (Resistor Divider) برای کاهش ۲۴ ولت به ۳.۳ ولت، به هیچ وجه برای محیط صنعتی ایمن نیست. هرگونه نوسان شدید روی خط سنسور، مستقیماً وارد پردازنده شده و باعث هنگ کردن یا سوختن آن می‌شود. هنگ کردن پردازنده یعنی قطع شدن ارتباط شبکه!

راه‌حل ایزولاسیون:

• استفاده از اپتوکوپلرها: برای ورودی‌ها و خروجی‌های دیجیتال، استفاده از اپتوکوپلرها (مانند PC817 که قطعه‌ای بسیار محبوب و کاربردی است) کاملاً ضروری است. اپتوکوپلر ارتباط الکتریکی بین محیط پرنویز بیرون و میکروکنترلر را قطع کرده و دیتا را از طریق نور منتقل می‌کند. این کار میکروکنترلر شما را در یک “جزیره امن” قرار می‌دهد.
• ایزولاسیون تغذیه: علاوه بر سیگنال‌ها، بهتر است تغذیه بخش رله‌ها و سنسورها از تغذیه هسته میکروکنترلر مجزا باشد (استفاده از ماژول‌های تغذیه ایزوله DC-DC).

۴. مشکلات آنتن و قفس فارادی (Faraday Cage)

بسیاری از طراحان، برد نهایی خود را درون تابلو برق‌های فلزی صنعتی نصب می‌کنند. فلزات، امواج الکترومغناطیسی را مسدود می‌کنند (پدیده‌ای که به آن قفس فارادی می‌گویند). اگر شما از نسخه آنتن‌دار روی برد (PCB Antenna) مانند ماژول ESP32-WROOM-32E استفاده کنید و آن را درون یک جعبه فلزی قرار دهید، سیگنال WiFi به شدت افت کرده و ارتباط با مودم یا روتر صنعتی دائماً قطع می‌شود.

همچنین، اشتباه در طراحی PCB در نرم‌افزارهایی مثل آلتیوم دیزاینر (Altium Designer) می‌تواند عملکرد آنتن را مختل کند. اگر در زیر بخش آنتن ESP32، مس‌ریزی (Polygon Pour) انجام دهید یا خطوط سیگنال را از زیر آن عبور دهید، بُرد آنتن به شدت کاهش می‌یابد.

راه‌حل‌های بهبود سیگنال:

• نسخه آنتن خارجی: برای محیط‌های صنعتی و تابلو برق‌های فلزی، حتماً از ماژول‌هایی مانند ESP32-WROOM-32U استفاده کنید که دارای کانکتور U.FL (IPEX) هستند. به این ترتیب می‌توانید یک آنتن خارجی را با کابل به بیرون تابلو برق هدایت کنید.
• رعایت Keep-out Zone: در طراحی برد، ناحیه زیر آنتن ماژول باید کاملاً از مس و قطعات خالی باشد و ترجیحاً لبه برد قرار گیرد.

۵. چالش‌های نرم‌افزاری و منطق اتصال مجدد (Reconnection Logic)

گاهی اوقات سخت‌افزار شما کاملاً بی‌نقص است، اما ارتباط باز هم قطع می‌شود و دیگر وصل نمی‌شود! محیط صنعتی ذاتا محیطی است که پینگ در آن نوسان دارد و قطعی‌های لحظه‌ای شبکه در آن طبیعی است. مشکل اینجاست که کد نرم‌افزاری شما برای شرایط بحرانی آماده نشده است.

اگر فقط در تابع setup() WiFi را متصل کنید (WiFi.begin) و در طول برنامه وضعیت آن را چک نکنید، با اولین قطعی، دستگاه شما برای همیشه آفلاین می‌ماند تا زمانی که یک نفر برق آن را قطع و وصل کند.

همچنین، استفاده از توابع متوقف کننده (Blocking Functions) مانند delay() باعث می‌شود که تسک‌های مربوط به حفظ ارتباط شبکه (مانند پاسخ به پینگ‌ها یا Keep-Alive در پروتکل MQTT) اجرا نشوند و سرور، ESP32 را به دلیل عدم پاسخگویی (Timeout) از شبکه اخراج کند.

راه‌حل‌های نرم‌افزاری:

• ماشین حالت (State Machine) برای WiFi: در تابع loop() یا در یک تسک اختصاصی در FreeRTOS، به طور مداوم وضعیت WiFi.status() را بررسی کنید. اگر وضعیت WL_CONNECTED نبود، روال اتصال مجدد را با استفاده از تایمرها (بدون توقف کل برنامه) اجرا کنید.
• استفاده از تایمر سگ نگهبان (Watchdog Timer – WDT): گاهی اوقات نویزهای شدید باعث قفل شدن باس‌های ارتباطی (مثل I2C) می‌شوند و کل کد هنگ می‌کند. با فعال کردن Watchdog سخت‌افزاری ESP32، در صورتی که کد برای چند ثانیه در یک حلقه گیر کند، میکرو به طور خودکار ریست می‌شود و مجدداً به شبکه متصل می‌گردد.
• بازنویسی ارتباطات سمت سرور: اگر از پروتکل‌هایی مثل MQTT استفاده می‌کنید، حتماً مقادیر Keep-Alive را متناسب با تاخیرهای شبکه صنعتی تنظیم کنید و منطق Reconnect را در کلاینت MQTT خود پیاده‌سازی کنید.

۶. مشکلات مربوط به دمای بالا (Thermal Throttling)

محیط‌های صنعتی، موتورخانه‌ها و تابلوهای برق معمولاً دارای تهویه مناسبی نیستند و دمای محیط می‌تواند به راحتی به بالای ۵۰ درجه سانتی‌گراد برسد. خود تراشه ESP32 در زمان ارسال و دریافت دیتا از طریق WiFi گرما تولید می‌کند. رگولاتورهای روی برد نیز در صورت کاهش ولتاژهای بالا (مثلاً تبدیل ۱۲ به ۳.۳ ولت به صورت خطی) به شدت داغ می‌شوند.

هنگامی که دمای سیلیکون داخلی تراشه از حد مجاز فراتر برود، عملکرد نوسان‌سازها مختل شده و فرکانس‌های WiFi از کالیبره خارج می‌شوند که نتیجه آن افت کیفیت سیگنال و قطع ارتباط است. در موارد شدیدتر، تراشه دچار ناپایداری حرارتی شده و ریست می‌شود.

راه‌حل‌های مدیریت حرارت:

• طراحی اصولی مدار تغذیه (استفاده از مبدل‌های سوئیچینگ با راندمان بالا).
• استفاده از پلیگان‌های مسی وسیع در PCB به عنوان هیت‌سینک (Heat-sink) طبیعی برای رگولاتورها.
• ایجاد شیارهای تهویه در باکس‌ها یا استفاده از فن‌های خنک‌کننده در تابلو برق.

نتیجه‌گیری

قطع و وصل شدن ارتباط ESP32 در محیط صنعتی یک مشکل جادویی و لاینحل نیست، بلکه واکنش طبیعی یک قطعه الکترونیکی فرکانس بالا به طراحی‌های غیرایمن و شرایط خشن محیطی است. برای داشتن یک دستگاه پایدار، باید نگاه جامعی به کل سیستم داشته باشید.

هنگام طراحی برد در نرم‌افزارهایی مثل آلتیوم، همیشه بدترین سناریوها را در نظر بگیرید. از قطعات با کیفیت اورجینال استفاده کنید، تغذیه را با استفاده از خازن‌های الکترولیتی مناسب (مثل ۱۰۰۰ میکروفاراد) و سرامیکی قدرتمند سازید، خطوط دیتا را با اپتوکوپلرهایی نظیر PC817 ایزوله کنید و کدنویسی خود را بر اساس منطق “احتمال قطعی در هر لحظه” بنا کنید.

با رعایت این اصول معماری سخت‌افزار و نرم‌افزار، ماژول ارزان‌قیمت ESP32 می‌تواند سال‌ها در کنار کوره‌های ذوب، موتورهای سه فاز و محیط‌های پرنویز بدون حتی یک قطعی به کار خود ادامه دهد و به یک گره (Node) قابل اعتماد در شبکه اتوماسیون صنعتی شما تبدیل شود.

تجربه شما چیست؟ آیا تا به حال با مشکل قطع شدن WiFi ESP32 در پروژه‌های خود مواجه شده‌اید؟ چه راهکاری برای حل آن پیدا کردید؟ نظرات و تجربیات خود را در بخش دیدگاه‌ها با ما به اشتراک بگذارید.
