در پروژه‌های امبدد، به‌ویژه زمانی که از میکروکنترلرهای 3.3 ولتی مانند ESP32 استفاده می‌کنیم، کنترل بارهای جریان بالا یکی از چالش‌های مهم طراحی سخت‌افزار است. موتورهای DC، شیرهای برقی، رله‌ها، هیترها، هیت‌بدها، نوارهای LED و بسیاری از بارهای دیگر ممکن است جریان بسیار بیشتری نسبت به توان قابل تأمین توسط یک پایه GPIO نیاز داشته باشند.

در نگاه اول ممکن است ساده‌ترین راه این باشد که یک ماسفت قدرت را انتخاب کنیم، پایه Gate آن را مستقیماً به یکی از پایه‌های GPIO متصل کنیم و بار را به Drain و Source متصل کنیم. این روش در بعضی مدارهای ساده و با انتخاب صحیح ماسفت می‌تواند کار کند، اما در بسیاری از کاربردهای توان، به‌خصوص زمانی که ماسفت برای راه‌اندازی کامل به ولتاژ گیت بالاتری نیاز دارد، یک انتخاب مهندسی مناسب نیست.





مشکل فقط جریان خروجی GPIO نیست. موضوع مهم‌تر، ولتاژ مناسب Gate، سرعت شارژ و تخلیه گیت، تلفات توان ماسفت، نویز ناشی از بارهای سلفی و در برخی مدارها نیاز به ایزولاسیون گالوانیک بین بخش کنترل و بخش قدرت است.

در این مقاله ابتدا بررسی می‌کنیم چرا اتصال مستقیم یک ماسفت قدرت به ESP32 می‌تواند مشکل‌ساز شود و سپس معماری یک ماژول ماسفت ایزوله مبتنی بر ماسفت AOD4184 با پکیج TO-252 و اپتوکوپلر را از دید فنی بررسی می‌کنیم.

چرا نباید ماسفت را مستقیماً به ESP32 وصل کنیم؟

دو موضوع اصلی در اینجا اهمیت دارند: سطح ولتاژ Gate و ایمنی و ایزولاسیون بخش کنترل از بخش قدرت.

البته باید یک نکته مهم را از همین ابتدا روشن کنیم: این جمله که «هر ماسفت قدرتی با 3.3 ولت نیمه‌روشن می‌ماند» از نظر فنی صحیح نیست. برخی MOSFETهای Logic-Level برای عملکرد مناسب با VGS برابر 2.5 یا 3.3 ولت طراحی شده‌اند. بنابراین برای انتخاب ماسفت باید به مشخصات دیتاشیت، به‌خصوص مقدار RDS(on) در ولتاژ Gate موردنظر، توجه کرد.

مشکل زمانی جدی می‌شود که ماسفتی انتخاب شده باشد که RDS(on) آن فقط در VGS بالاتر، مثلاً 10 ولت، مشخص شده باشد.

مشکل اول؛ ولتاژ 3.3 ولتی ESP32

پایه GPIO در ESP32 معمولاً سیگنال منطقی 3.3 ولتی تولید می‌کند. این مقدار برای بسیاری از مدارهای منطقی کاملاً مناسب است، اما برای هر ماسفت قدرتی الزاماً به معنای روشن شدن کامل ماسفت نیست. پارامتر مهم در اینجا VGS یا همان ولتاژ Gate نسبت به Source است.

در دیتاشیت ماسفت‌ها معمولاً پارامتری با عنوان VGS(th) یا Gate Threshold Voltage مشاهده می‌شود. این پارامتر نباید با ولتاژ لازم برای روشن شدن کامل ماسفت اشتباه گرفته شود.

VGS(th) تنها مشخص می‌کند که ماسفت در شرایط آزمایش خاصی شروع به هدایت می‌کند. این مقدار به معنی آن نیست که ماسفت در آن ولتاژ می‌تواند جریان بالایی را با تلفات کم عبور دهد. برای بررسی عملکرد واقعی ماسفت باید مقدار RDS(on) را در VGS موردنظر بررسی کرد.

اگر یک ماسفت در VGS = 10V دارای RDS(on) بسیار پایین باشد اما این مقدار برای VGS = 3.3V تضمین نشده باشد، اتصال مستقیم آن به ESP32 می‌تواند باعث افزایش مقاومت کانال شود.

در این شرایط اگر جریان زیادی از ماسفت عبور کند، توان تلف‌شده از رابطه زیر به دست می‌آید:

P = I² × RDS(on)

بنابراین حتی افزایش نسبتاً کوچک RDS(on) در جریان‌های بالا می‌تواند باعث افزایش قابل توجه حرارت شود.

برای مثال، اگر جریان بار 10 آمپر و مقاومت مؤثر ماسفت 0.05 اهم باشد:

P = 10² × 0.05 = 5W

پنج وات تلفات در یک قطعه کوچک می‌تواند حرارت قابل توجهی ایجاد کند. به همین دلیل، مسئله اصلی این نیست که «3.3 ولت همیشه برای ماسفت کم است»، بلکه باید پرسید:

آیا این ماسفت در VGS = 3.3V به اندازه کافی روشن می‌شود که جریان موردنظر را با تلفات قابل قبول عبور دهد؟

اگر پاسخ منفی باشد، استفاده از یک مدار درایور Gate راهکار مناسب‌تری است.

مشکل دوم؛ ESP32 درایور گیت قدرتمند نیست

گیت MOSFET از نظر DC تقریباً مانند یک ورودی با امپدانس بسیار بالا رفتار می‌کند، اما این موضوع به معنی آن نیست که برای سوئیچ کردن سریع هیچ جریانی لازم ندارد. گیت دارای بار خازنی است و برای تغییر وضعیت باید شارژ یا تخلیه شود.

در دیتاشیت ماسفت پارامترهایی مانند Total Gate Charge یا QG بیانگر مقدار باری هستند که باید برای تغییر وضعیت گیت منتقل شود. اگر بخواهیم یک MOSFET را با PWM و فرکانس نسبتاً بالا کنترل کنیم، شارژ و تخلیه سریع گیت اهمیت زیادی پیدا می‌کند.

یک GPIO می‌تواند گیت را مستقیماً کنترل کند، اما این کار همیشه به معنی یک درایو بهینه و سریع نیست. در کاربردهای توان، استفاده از Gate Driver باعث می‌شود جریان لازم برای شارژ و تخلیه گیت با سرعت بیشتری تأمین شود و ماسفت زمان کمتری را در ناحیه گذار سپری کند.

این مسئله اهمیت زیادی دارد، زیرا هنگام روشن و خاموش شدن ماسفت، هم‌زمان ولتاژ VDS و جریان ID می‌توانند مقدار قابل توجهی داشته باشند و در نتیجه تلفات سوئیچینگ افزایش پیدا کند.

مشکل سوم؛ خطرات ناشی از اتصال مستقیم بخش کنترل و قدرت

موضوع مهم دیگر، ارتباط الکتریکی مستقیم بین ESP32 و مدار قدرت است.

فرض کنید بار شما یک موتور DC، شیر برقی یا سلونوئید باشد. این بارها معمولاً ماهیت سلفی دارند و هنگام قطع جریان می‌توانند ولتاژهای گذرای قابل توجهی ایجاد کنند. در یک مدار اصولی، برای بارهای سلفی معمولاً از مسیر مناسب برای جریان Flyback و قطعات حفاظتی استفاده می‌شود.

با این حال، حتی با وجود طراحی حفاظتی، محیط قدرت می‌تواند نویز، اسپایک و تغییرات سریع ولتاژ ایجاد کند. اگر ESP32 و بخش قدرت کاملاً به یکدیگر متصل باشند، این نویز می‌تواند از مسیرهای مختلف وارد بخش منطقی شود.

در صورت خرابی ماسفت، خطای سیم‌کشی، اتصال کوتاه یا ایجاد شرایط غیرعادی نیز احتمال انتقال انرژی ناخواسته به سمت مدار کنترل وجود دارد. اینجاست که ایزولاسیون گالوانیک می‌تواند مزیت مهمی ایجاد کند.

راه‌حل مهندسی؛ استفاده از ماژول ماسفت ایزوله

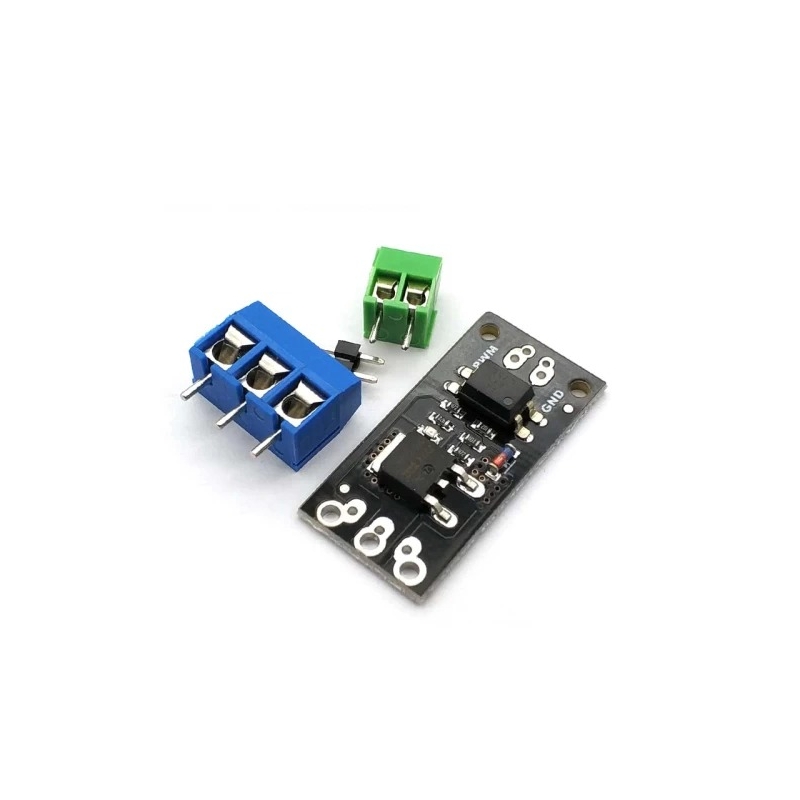

یکی از راهکارهای رایج برای حل این مشکل، استفاده از ماژول‌های سوئیچ ماسفت ایزوله است. ماژولی که در این مقاله بررسی می‌کنیم از یک ماسفت N-Channel مدل AOD4184 یا قطعه‌ای با مارک D4184، یک اپتوکوپلر و مجموعه‌ای از مقاومت‌ها و قطعات جانبی تشکیل شده است.

این نوع بردها معمولاً برای کنترل بارهای DC با استفاده از سیگنال منطقی طراحی می‌شوند و به دلیل وجود اپتوکوپلر، بخش ورودی و بخش قدرت از نظر الکتریکی از یکدیگر جدا می‌شوند.

نکته مهم این است که در چنین ماژولی، ESP32 وظیفه تأمین توان Gate ماسفت را بر عهده ندارد؛ بلکه تنها فرمان روشن و خاموش شدن را به بخش ایزوله منتقل می‌کند.

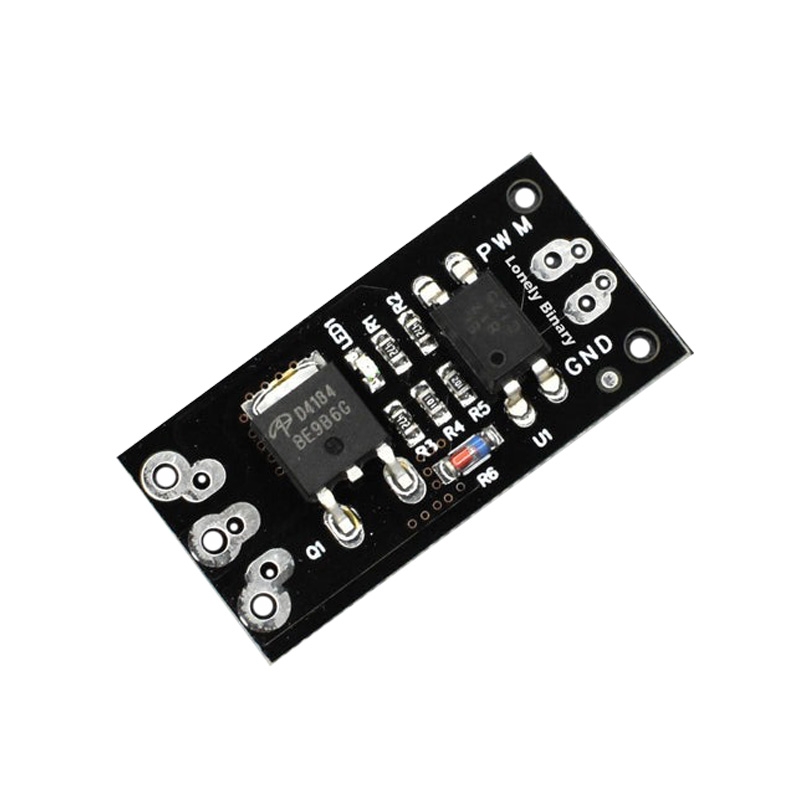

نگاهی به قطعات روی برد

با بررسی برد ماژول موردنظر، قطعات کلیدی زیر قابل مشاهده هستند.

ماسفت Q1؛ مدل AOD4184 یا D4184

قطعه اصلی بخش قدرت یک MOSFET نوع N-Channel با شماره AOD4184 است که معمولاً در پکیج TO-252 یا DPAK عرضه می‌شود. این ماسفت برای کاربردهای سوئیچینگ قدرت طراحی شده و یکی از ویژگی‌های مهم آن مقاومت پایین RDS(on) است. مقاومت پایین Drain-Source باعث می‌شود هنگام عبور جریان، تلفات هدایتی کاهش پیدا کند. با توجه به رابطه:

P = I² × RDS(on)

هرچه RDS(on) کمتر باشد، در جریان مشخص، توان کمتری در ماسفت تلف خواهد شد. البته پایین بودن RDS(on) به‌تنهایی کافی نیست و باید شرایط اندازه‌گیری آن در دیتاشیت، ولتاژ Gate، جریان، دمای کاری و توان قابل تحمل پکیج نیز در نظر گرفته شود.

آی‌سی U1؛ اپتوکوپلر

قطعه دیگری که در مرکز معماری این برد قرار دارد، یک اپتوکوپلر چهارپایه است. در بسیاری از ماژول‌های مشابه از اپتوکوپلرهایی مانند PC817 یا قطعات مشابه استفاده می‌شود. برای تعیین مدل دقیق U1 باید نوشته روی قطعه و همچنین شماتیک واقعی برد بررسی شود؛ بنابراین صرفاً از روی ظاهر چهارپایه نمی‌توان با قطعیت مدل آن را تعیین کرد.

اپتوکوپلر از دو بخش اصلی تشکیل شده است:

• LED داخلی
• فوتوترانزیستور یا عنصر نوری در سمت خروجی

این دو بخش از نظر الکتریکی به یکدیگر اتصال مستقیم ندارند و انتقال اطلاعات با نور انجام می‌شود. همین ویژگی، پایه اصلی ایزولاسیون گالوانیک در این مدار است.

مقاومت‌ها و قطعات جانبی

مجموعه مقاومت‌های SMD روی برد برای عملکرد صحیح مدار ضروری هستند. بسته به طراحی دقیق PCB، این مقاومت‌ها می‌توانند وظایفی مانند موارد زیر داشته باشند:

• محدود کردن جریان LED اپتوکوپلر
• تعیین جریان بخش ورودی
• Pull-up یا Pull-down
• تعیین شرایط خاموش بودن Gate
• محدود کردن جریان در مسیر Gate
• ایجاد مسیر مناسب برای شارژ و تخلیه گیت
• تأمین جریان LED نشانگر وضعیت

مدار چگونه ماسفت را راه‌اندازی می‌کند؟

راز اصلی عملکرد این ماژول در جدا کردن مسیر فرمان از مسیر قدرت قرار دارد. برای درک بهتر، مسیر سیگنال را مرحله به مرحله بررسی کنیم.

مرحله اول؛ ورود PWM از ESP32

فرض کنید ESP32 یک سیگنال PWM به ماژول ارسال می‌کند. سیگنال 3.3 ولتی ESP32 مستقیماً به Gate ماسفت AOD4184 متصل نیست. سیگنال ابتدا وارد بخش ورودی اپتوکوپلر می‌شود.

LED داخلی اپتوکوپلر از طریق مقاومت محدودکننده جریان تغذیه می‌شود.

وقتی GPIO مربوطه High می‌شود، جریان از LED داخلی اپتوکوپلر عبور کرده و LED روشن می‌شود.

در نتیجه یک سیگنال الکتریکی از ESP32 به بخش قدرت منتقل نمی‌شود؛ بلکه وضعیت منطقی از طریق نور به بخش خروجی اپتوکوپلر منتقل می‌شود. این همان نقطه‌ای است که مرز ایزولاسیون گالوانیک شکل می‌گیرد.

مرحله دوم؛ انتقال فرمان از طریق نور

وقتی LED داخلی اپتوکوپلر روشن می‌شود، عنصر حساس به نور در سمت خروجی فعال می‌شود. در اپتوکوپلرهای مبتنی بر فوتوترانزیستور، جریان Collector-Emitter تحت تأثیر نور LED قرار می‌گیرد. طراح مدار می‌تواند از این تغییر جریان برای کنترل یک شبکه مقاومت و در نهایت تغییر ولتاژ Gate ماسفت استفاده کند.

بنابراین سیگنال 3.3 ولتی ESP32 قرار نیست مستقیماً همان 3.3 ولت را روی Gate ماسفت اعمال کند. بخش خروجی اپتوکوپلر از منبع تغذیه بخش قدرت استفاده می‌کند و می‌تواند شرایط مناسب‌تری برای Gate ایجاد کند. این موضوع از نظر طراحی بسیار مهم است، زیرا ولتاژ مناسب Gate باید نسبت به Source ماسفت تعریف شود، نه نسبت به زمین ESP32.

آیا واقعاً ولتاژ 12 یا 24 ولت مستقیماً روی Gate قرار می‌گیرد؟

در توضیح برخی ماژول‌های آماده گفته می‌شود که «ولتاژ بار 12 یا 24 ولت مستقیماً به Gate منتقل می‌شود». این بیان برای تحلیل مهندسی دقیق، بیش از حد ساده‌سازی شده است. Gate یک MOSFET قدرت را نمی‌توان بدون توجه به حداکثر VGS به هر ولتاژی متصل کرد.

بسیاری از MOSFETها حداکثر VGS مشخصی دارند و اعمال ولتاژ بیش از این مقدار می‌تواند باعث آسیب به لایه اکسید گیت شود. بنابراین اگر ماژول برای تغذیه‌های مختلف طراحی شده باشد، معمولاً باید یک شبکه مقاومت، محدودکننده یا ساختار درایو وجود داشته باشد که ولتاژ Gate را در محدوده مجاز نگه دارد.

از طرف دیگر، اگر مدار دقیق ماژول را در اختیار نداشته باشیم، نباید با قطعیت اعلام کنیم که Gate دقیقاً برابر با ولتاژ تغذیه بار می‌شود. آنچه می‌توان با اطمینان از معماری چنین مداری بیان کرد این است که:

بخش Gate از سمت قدرت تغذیه می‌شود و فرمان آن از طریق اپتوکوپلر از بخش ESP32 جدا شده است. برای تعیین مقدار واقعی VGS باید ولتاژ Gate نسبت به Source را با مولتی‌متر یا اسیلوسکوپ اندازه‌گیری کرد.

مرحله سوم؛ شارژ گیت ماسفت

یکی از نکات مهم در عملکرد ماسفت، ظرفیت‌های پارازیتی Gate است. گیت مانند یک خازن ایده‌آل نیست، اما برای تحلیل اولیه می‌توان آن را به صورت یک بار خازنی در نظر گرفت. هنگامی که مدار Drive فعال می‌شود، باید بار الکتریکی لازم به Gate منتقل شود تا ولتاژ VGS افزایش پیدا کند.

هرچه Gate Charge ماسفت بیشتر باشد، برای سوئیچ سریع‌تر به جریان Drive بیشتری نیاز داریم. در این مرحله، مقاومت‌های سری Gate نیز اهمیت پیدا می‌کنند.

وجود مقاومت Gate می‌تواند:

• جریان لحظه‌ای شارژ گیت را محدود کند
• نوسانات ناشی از سیم‌کشی و پارازیت‌ها را کاهش دهد
• EMI را کنترل کند
• از خروجی درایور یا اپتوکوپلر محافظت کند

اما مقدار بیش از حد مقاومت Gate نیز می‌تواند سرعت سوئیچینگ را کاهش دهد. بنابراین مقدار این مقاومت یک مصالحه مهندسی بین سرعت، EMI، پایداری و جریان Drive است.

مرحله چهارم؛ خاموش کردن ماسفت و تخلیه Gate

روشن کردن ماسفت تنها نیمی از مسئله است. برای خاموش شدن سریع نیز باید بار ذخیره‌شده در Gate تخلیه شود.

اگر Gate بعد از قطع فرمان در حالت شناور باقی بماند، ممکن است ماسفت به‌صورت کامل خاموش نشود یا تحت تأثیر نویز دوباره تحریک شود. به همین دلیل معمولاً یک مقاومت Pull-down بین Gate و Source قرار داده می‌شود. هنگامی که فرمان روشن شدن قطع می‌شود، مقاومت Pull-down مسیر تخلیه Gate را فراهم می‌کند.

در نتیجه:

VGS کاهش پیدا می‌کند → کانال MOSFET بسته می‌شود → جریان Drain-Source کاهش پیدا می‌کند.

سرعت این فرآیند به مقدار مقاومت، ظرفیت‌های گیت، Gate Charge و ساختار واقعی مدار وابسته است.

چرا تخلیه سریع Gate در PWM اهمیت دارد؟

اگر فقط یک بار در چند ثانیه ماسفت را روشن و خاموش کنیم، سرعت تخلیه Gate ممکن است اهمیت زیادی نداشته باشد. اما وقتی از PWM استفاده می‌کنیم، ماسفت ممکن است هزاران بار در ثانیه تغییر وضعیت دهد. در این شرایط هر بار که ماسفت از حالت OFF به ON و سپس از ON به OFF می‌رود، مقداری انرژی در فرآیند سوئیچینگ تلف می‌شود. اگر ماسفت مدت زیادی در ناحیه گذار باقی بماند، تلفات سوئیچینگ افزایش پیدا می‌کند.

بنابراین یک درایور مناسب Gate باید بتواند:

1. Gate را به سرعت شارژ کند.
2. Gate را به سرعت تخلیه کند.
3. سطح ولتاژ مناسب را روی Gate ایجاد کند.
4. از ایجاد نوسان و Overshoot غیرضروری جلوگیری کند.

نقش دیود روی برد چیست؟

روی چنین ماژول‌هایی معمولاً چند دیود یا LED نیز مشاهده می‌شود. تعیین دقیق وظیفه یک دیود تنها با نگاه کردن به ظاهر PCB امکان‌پذیر نیست و باید مسیرهای مسی و شماتیک مدار بررسی شوند.بسته به محل قرارگیری دیود، ممکن است وظیفه آن شامل مواردی مانند:

• حفاظت در برابر پلاریته معکوس
• حفاظت بخش ورودی
• محدود کردن ولتاژ
• نشانگر وضعیت
• ایجاد مسیر خاص برای تخلیه
• یا بخشی از شبکه محافظتی مدار باشد.

یک نکته مهم نیز درباره بارهای سلفی وجود دارد. اگر بار شما موتور، رله، سلونوئید یا سیم‌پیچ است، معمولاً باید برای انرژی ذخیره‌شده در سلف مسیر تخلیه مناسب در نظر گرفته شود. دیود Flyback مربوط به مسیر بار سلفی را نباید با دیودهای کوچک موجود در بخش Gate یا ورودی ماژول اشتباه گرفت.

نقش ایزولاسیون در این ماژول چیست؟

مهم‌ترین مزیت چنین بردی نسبت به یک اتصال ساده GPIO به Gate، وجود ایزولاسیون گالوانیک است.

در یک اتصال مستقیم:

ESP32 → Gate MOSFET

هر دو بخش از نظر الکتریکی به یکدیگر مرتبط هستند.

اما در ساختار اپتوکوپلری:

ESP32 → LED اپتوکوپلر || ایزولاسیون || فوتوترانزیستور → Driver → Gate MOSFET

در این حالت، اطلاعات فرمان از طریق نور عبور می‌کند. در نتیجه در حالت عادی مسیر الکتریکی مستقیمی بین GPIO و بخش قدرت وجود ندارد. این موضوع می‌تواند در کاهش انتقال نویز و محافظت بهتر بخش کنترل مفید باشد. البته نباید ایزولاسیون را به معنی «حفاظت مطلق در برابر هر نوع خرابی» دانست. ایزولاسیون تنها زمانی مؤثر است که طراحی PCB، فاصله‌های عایقی، مسیرهای زمین، تغذیه‌ها و ساختار خود ماژول نیز به‌درستی اجرا شده باشند.

آیا استفاده از اپتوکوپلر همیشه بهتر است؟

خیر.

اپتوکوپلر مزیت مهمی دارد، اما هر مدار به آن نیاز ندارد. اگر یک MOSFET Logic-Level مناسب داشته باشیم، بار و ESP32 در یک سیستم کم‌نویز و کم‌خطر باشند و نیازی به ایزولاسیون گالوانیک نداشته باشیم، ممکن است استفاده از یک Gate Driver غیرایزوله انتخاب بهتر، سریع‌تر و حتی ساده‌تری باشد.

برای PWMهای سریع نیز باید سرعت اپتوکوپلر را در نظر گرفت. برای مثال PC817 یک اپتوکوپلر عمومی است و سرعت آن با درایورهای تخصصی Gate قابل مقایسه نیست.

بنابراین اگر هدف، PWM با فرکانس بالا، Duty Cycle دقیق یا سوئیچینگ بسیار سریع باشد، استفاده از یک Gate Driver اختصاصی می‌تواند گزینه مناسب‌تری باشد.

یک نکته مهم درباره PC817

در بسیاری از ماژول‌های ارزان‌قیمت بازار، از PC817 یا نسخه‌های مشابه استفاده می‌شود. اما PC817 در اصل یک اپتوکوپلر عمومی است و نباید آن را با یک اپتوکوپلر تخصصی Gate Driver اشتباه گرفت.

PC817 برای انتقال سیگنال‌های منطقی و ایزوله کردن مدارهای مختلف بسیار کاربردی است، اما پارامترهایی مانند CTR، زمان پاسخ و جریان LED آن روی عملکرد واقعی مدار اثر می‌گذارند.

در نتیجه اگر بخواهیم چنین مداری را خودمان طراحی کنیم، باید دیتاشیت اپتوکوپلر واقعی مورد استفاده را بررسی کنیم و فقط بر اساس نام «اپتوکوپلر» تصمیم نگیریم.

چرا AOD4184 برای چنین کاربردی مناسب است؟

یکی از ویژگی‌های مهم AOD4184 مقاومت پایین RDS(on) است.

این ویژگی برای سوئیچینگ بارهای جریان بالا اهمیت زیادی دارد. وقتی ماسفت کاملاً روشن است، تقریباً می‌توان آن را به عنوان یک مقاومت کوچک در مسیر Drain-Source در نظر گرفت. هرچه این مقاومت کمتر باشد، در جریان یکسان تلفات هدایتی کمتر خواهد بود.

اما این موضوع به شرطی صحیح است که ماسفت واقعاً با VGS مناسب Drive شده باشد. اینجاست که تفاوت بین «ماسفت دارای RDS(on) پایین» و «ماسفت دارای RDS(on) پایین در شرایط واقعی مدار» اهمیت پیدا می‌کند. اگر ماسفتی RDS(on) پایین خود را در VGS = 10V تضمین کرده باشد، نمی‌توان همان مقدار را در VGS = 3.3V فرض کرد.

آیا این ماژول برای ESP32 مناسب است؟

در بسیاری از پروژه‌های کنترل بار DC، چنین ماژولی می‌تواند رابط مناسبی بین ESP32 و بخش قدرت باشد. ESP32 تنها وظیفه ارسال فرمان را بر عهده دارد و مدار ماژول وظیفه راه‌اندازی MOSFET را انجام می‌دهد.

به عنوان مثال می‌توان از چنین ساختاری برای کنترل:

• موتور DC
• شیر برقی
• سلونوئید
• هیتر DC
• لامپ‌های DC
• نوار LED
• فن DC
• پمپ DC

استفاده کرد. با این حال، انتخاب نهایی باید بر اساس ولتاژ بار، جریان، نوع بار، فرکانس PWM، توان تلف‌شده و شرایط حرارتی انجام شود.

یک نکته بسیار مهم درباره بارهای سلفی

اگر ماژول را برای موتور DC، شیر برقی، رله یا هر بار سلفی استفاده می‌کنید، صرفاً نصب MOSFET کافی نیست. هنگام قطع جریان یک سلف، انرژی ذخیره‌شده در میدان مغناطیسی باید به مسیر مناسبی منتقل شود. در غیر این صورت ولتاژ Drain می‌تواند به مقدار زیادی افزایش پیدا کند.

این افزایش ولتاژ می‌تواند باعث عبور ماسفت از محدوده مجاز VDS و در نهایت خرابی آن شود. بنابراین در یک مدار حرفه‌ای باید موارد زیر نیز بررسی شوند:

• دیود Flyback
• TVS
• Snubber
• مسیر برگشت جریان
• Layout PCB
• فاصله مسیر قدرت از بخش منطقی

بسته به نوع بار و سرعت سوئیچینگ، ممکن است یکی یا چند مورد از این روش‌ها مورد نیاز باشد.

آیا این ماژول واقعاً «ایزوله» است؟

وجود اپتوکوپلر به تنهایی کافی نیست که بدون بررسی مدار بگوییم کل سیستم کاملاً ایزوله است. برای ایزولاسیون واقعی باید مسیرهای الکتریکی بین دو طرف بررسی شوند.

به‌خصوص باید مشخص شود:

• زمین ورودی و زمین قدرت به هم متصل هستند یا خیر
• تغذیه دو طرف مستقل است یا خیر
• مسیرهای PCB چگونه طراحی شده‌اند
• فاصله عایقی بین دو بخش چقدر است
• آیا قطعات جانبی باعث اتصال دو طرف شده‌اند یا خیر

اگر GND دو طرف مستقیماً به یکدیگر وصل شده باشد، اپتوکوپلر ممکن است هنوز سیگنال را ایزوله کند، اما کل مدار دیگر ایزولاسیون گالوانیک کامل نخواهد داشت.

بنابراین در طراحی صنعتی، اصطلاح «Isolated» باید بر اساس شماتیک واقعی مدار بررسی شود، نه صرفاً وجود یک اپتوکوپلر روی PCB.

جمع‌بندی فنی

اتصال مستقیم یک MOSFET به GPIO در ESP32 ذاتاً همیشه اشتباه نیست؛ انتخاب MOSFET مناسب می‌تواند این کار را در بسیاری از مدارهای کم‌توان و کم‌سرعت ممکن کند. اما زمانی که با یک MOSFET قدرت، جریان بالا، PWM، بار سلفی یا محیط نویزی سروکار داریم، طراحی یک مرحله Drive مناسب اهمیت زیادی پیدا می‌کند.

ماژول ماسفت ایزوله مبتنی بر AOD4184 این مسئله را با ترکیب چند بخش حل می‌کند:

ESP32 → محدودکننده جریان → LED اپتوکوپلر → ایزولاسیون نوری → بخش Drive → Gate MOSFET → بار قدرت

در این معماری، ESP32 مستقیماً مسئول شارژ و تخلیه Gate ماسفت نیست و بخش قدرت نیز از نظر الکتریکی از ورودی جدا می‌شود.

ماسفت AOD4184 به دلیل RDS(on) پایین می‌تواند تلفات هدایتی مناسبی داشته باشد، مشروط بر اینکه VGS در محدوده مناسب قرار گیرد. شبکه مقاومت‌های اطراف Gate نیز وظیفه مهمی در کنترل شارژ و تخلیه گیت و تعیین وضعیت پیش‌فرض ماسفت دارد.

از طرف دیگر، برای بارهای سلفی باید مسیر مناسبی برای انرژی Flyback در نظر گرفته شود و نباید تصور کرد که صرفاً استفاده از اپتوکوپلر تمام مشکلات مربوط به نویز و اسپایک را حل می‌کند.

در نهایت، یک ماژول آماده مانند D4184 زمانی واقعاً ارزشمند است که آن را فقط به عنوان «یک برد برای روشن کردن ماسفت» نبینیم، بلکه معماری آن را به عنوان یک رابط بین دنیای منطقی 3.3 ولتی و دنیای قدرت درک کنیم.

این دقیقاً همان جایی است که مفاهیمی مانند Gate Charge، RDS(on)، VGS، ایزولاسیون گالوانیک، Pull-down، سرعت سوئیچینگ، تلفات هدایتی و تلفات سوئیچینگ اهمیت پیدا می‌کنند.
