چرا آپ‌امپ خروجی دقیق نمی‌دهد؟ علت Clipping و اشباع خروجی

تصور کنید یک مدار تقویت‌کننده با آپ‌امپ ساخته‌اید. مقاومت‌ها را مطابق فرمول انتخاب کرده‌اید، بهره مدار را محاسبه کرده‌اید و انتظار دارید خروجی متناسب با ورودی تغییر کند؛ اما در عمل، ولتاژ خروجی از مقدار مورد انتظار کمتر است، شکل موج در قسمت بالا یا پایین صاف می‌شود یا خروجی به یکی از ولتاژهای تغذیه می‌چسبد.

این مشکل در بسیاری از مدارهای سنسور، تقویت‌کننده صوتی، فیلترهای فعال و مدارهای اندازه‌گیری دیده می‌شود. گاهی علت، انتخاب آپ‌امپی است که محدوده خروجی مناسبی ندارد؛ گاهی ورودی از محدوده مجاز قطعه خارج شده و گاهی نیز مدار برای تغذیه تک یا دوبل به‌درستی طراحی نشده است.

نکته اصلی این است که محاسبه صحیح بهره، به‌تنهایی تضمین نمی‌کند که آپ‌امپ بتواند ولتاژ خروجی مورد انتظار را تولید کند. آپ‌امپ واقعی محدودیت‌هایی دارد که باید هنگام طراحی مدار در نظر گرفته شوند.

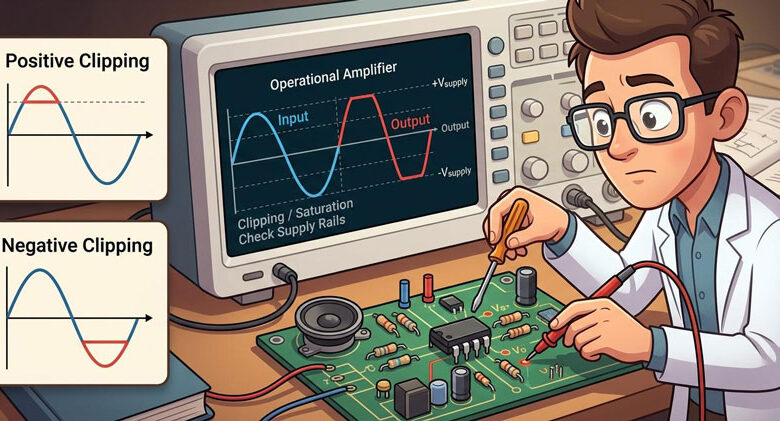

1. برش خروجی یا Clipping در آپ‌امپ چیست؟

آپ‌امپ در محدوده کاری خطی تلاش می‌کند اختلاف ولتاژ بین ورودی معکوس‌کننده و غیرمعکوس‌کننده را از طریق فیدبک منفی بسیار کوچک نگه دارد. در این شرایط، خروجی تقریباً از رابطه بهره مدار پیروی می‌کند.

برای مثال، در یک تقویت‌کننده غیرمعکوس‌کننده، بهره ولتاژ ایده‌آل برابر است با:

Av = 1 + (Rf / Rg)

بنابراین:

Vout = Av × Vin

این رابطه زمانی معتبر است که آپ‌امپ در محدوده کاری خطی باقی بماند و محدودیت‌های ورودی، خروجی و پاسخ فرکانسی آن نقض نشوند.

اگر محاسبات، خروجی 6 ولت را پیش‌بینی کنند، اما مدار فقط از تغذیه 5 ولتی استفاده کند، آپ‌امپ نمی‌تواند آن خروجی را تولید کند. در نتیجه، خروجی به محدوده قابل دستیابی نزدیک می‌شود و شکل موج ممکن است دچار برش یا اعوجاج شود.

Clipping معمولاً به شکل صاف‌شدن قله‌های مثبت یا منفی سیگنال دیده می‌شود؛ البته خروج از محدوده مجاز ورودی می‌تواند اعوجاج‌هایی ایجاد کند که الزاماً شبیه برش ساده خروجی نیستند.

2. چرا آپ‌امپ نمی‌تواند تا ولتاژ تغذیه خروجی بدهد؟

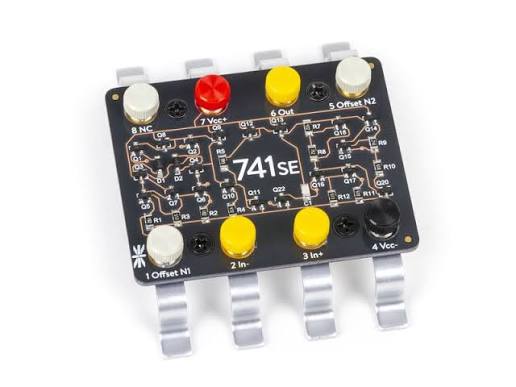

آپ‌امپ یک مدار الکترونیکی واقعی است و طبقه خروجی آن محدودیت دارد. در بسیاری از قطعات معمولی، خروجی نمی‌تواند بدون افت ولتاژ به ریل مثبت یا منفی تغذیه برسد.

برای نمونه، اگر آپ‌امپ با تغذیه مثبت 12 ولت و منفی صفر ولت کار کند، لزوماً قادر نیست خروجی دقیقاً برابر 0 یا 12 ولت تولید کند. مقدار واقعی به ساختار داخلی قطعه، جریان بار و شرایط کاری وابسته است.

به همین دلیل، در دیتاشیت باید مشخصه Output Voltage Swing یا محدوده نوسان خروجی را بررسی کنید.

این مشخصه معمولاً تحت شرایط مشخصی از جمله ولتاژ تغذیه و مقاومت بار ارائه می‌شود. هرچه بار سنگین‌تر باشد، یعنی جریان بیشتری از خروجی درخواست شود، ممکن است فاصله خروجی از ریل‌های تغذیه افزایش یابد.

تفاوت آپ‌امپ معمولی و Rail-to-Rail

آپ‌امپ‌های Rail-to-Rail برای استفاده بهتر از محدوده ولتاژ تغذیه طراحی شده‌اند؛ اما این عبارت باید دقیق بررسی شود.

• Rail-to-Rail Output: طبقه خروجی می‌تواند به ریل‌های تغذیه نزدیک‌تر شود.
• Rail-to-Rail Input: محدوده ولتاژ مشترک ورودی می‌تواند تا نزدیکی ریل‌های تغذیه گسترش پیدا کند.
• Rail-to-Rail Input/Output: هر دو قابلیت در قطعه وجود دارند.

این ویژگی‌ها یکسان نیستند. ممکن است آپ‌امپی خروجی Rail-to-Rail داشته باشد، اما ورودی آن نتواند در تمام محدوده تغذیه به‌درستی کار کند.

بنابراین، هنگام انتخاب قطعه صرفاً به عبارت Rail-to-Rail در عنوان محصول اکتفا نکنید؛ مشخصات ورودی و خروجی را جداگانه بخوانید.

3. محدوده ورودی Common-Mode چه تأثیری دارد؟

یکی از دلایل کمتر شناخته‌شده عملکرد نادرست آپ‌امپ، خارج‌شدن ولتاژ ورودی از محدوده Common-Mode مجاز است.

ولتاژ Common-Mode را می‌توان، در حالت متداول، میانگین ولتاژ دو ورودی دانست:

V_CM = (V+ + V-) / 2

محدوده Common-Mode مشخص می‌کند ولتاژ ورودی‌ها نسبت به ریل‌های تغذیه در چه محدوده‌ای قرار بگیرد تا طبقه ورودی عملکرد صحیح خود را حفظ کند.

فرض کنید آپ‌امپی با تغذیه 5 ولت دارید و سیگنال ورودی به نزدیکی ریل مثبت می‌رسد. حتی اگر طبقه خروجی آن Rail-to-Rail باشد، ممکن است طبقه ورودی نتواند در آن نقطه به‌درستی کار کند. نتیجه می‌تواند شامل اعوجاج، خطای خروجی یا ازدست‌رفتن رفتار خطی باشد.

این مسئله در مدارهای دنبال‌کننده ولتاژ (Voltage Follower)، تقویت‌کننده‌های با بهره کم و مدارهایی که سیگنال را نزدیک یکی از ریل‌های تغذیه پردازش می‌کنند، اهمیت ویژه‌ای دارد.

راهکار: محدوده Common-Mode را در دیتاشیت بررسی کنید و مطمئن شوید که تمام بازه ولتاژ ورودی، با احتساب ولتاژ بایاس و دامنه سیگنال، در محدوده مجاز باقی می‌ماند.

4. اشتباه در استفاده از تغذیه تک و دوبل

یکی از رایج‌ترین خطاها در طراحی مدارهای آنالوگ، تصور این است که با اتصال تغذیه مثبت به آپ‌امپ، می‌توان هر سیگنال مثبت و منفی را بدون محدودیت تقویت کرد.

در عمل، تفاوت مهمی میان تغذیه تک و دوبل وجود دارد.

تغذیه تک (Single-Supply)

در این روش، آپ‌امپ با دو سطح تغذیه مانند 0 و 5 ولت کار می‌کند.

در این حالت، خروجی نمی‌تواند به‌طور معمول به ولتاژ منفی نسبت به زمین برسد؛ زیرا ریل منفی مدار همان زمین است. اگر سیگنال ورودی متناوب حول صفر ولت تغییر کند و مدار بخواهد نیم‌چرخه منفی آن را مستقیماً تقویت کند، ممکن است خروجی در آن قسمت دچار برش شود.

برای حل این مشکل، معمولاً نقطه کاری سیگنال را به یک ولتاژ مرجع مناسب منتقل می‌کنند.

برای نمونه، در یک مدار 5 ولتی، می‌توان نقطه مرجع را در حدود 2.5 ولت قرار داد تا خروجی فضای مناسبی برای تغییرات مثبت و منفی سیگنال داشته باشد. مقدار دقیق این بایاس باید با محدوده ورودی و خروجی آپ‌امپ و دامنه موردنیاز سازگار باشد.

تغذیه دوبل (Dual-Supply)

در تغذیه دوبل، آپ‌امپ می‌تواند از ریل‌های مثبت و منفی، مانند +12 و -12 ولت، استفاده کند. در این حالت، زمین مدار در میان دو ریل قرار دارد و امکان پردازش سیگنال‌هایی که نسبت به زمین مثبت و منفی می‌شوند، ساده‌تر است.

برای مثال، یک سیگنال متناوب که حول صفر ولت تغییر می‌کند، با طراحی مناسب می‌تواند بدون نیاز به انتقال نقطه کاری به نیمه تغذیه تقویت شود.

با این حال، تغذیه دوبل به معنی حذف همه محدودیت‌ها نیست. اگر دامنه خروجی درخواستی از محدوده قابل دستیابی قطعه خارج شود، یا ورودی از محدوده مجاز عبور کند، همچنان اعوجاج یا برش رخ خواهد داد.

همچنین باید از مناسب‌بودن ولتاژ کل تغذیه برای قطعه اطمینان حاصل کرد. استفاده از ریل‌های +12 و -12 ولت به معنی اعمال اختلاف ولتاژ 12 ولت نیست؛ اختلاف کل تغذیه در این مثال 24 ولت است.

5. مثال عددی: چرا خروجی مدار 5 ولتی برش می‌خورد؟

فرض کنید یک تقویت‌کننده غیرمعکوس‌کننده با مشخصات زیر طراحی کرده‌اید:

• تغذیه آپ‌امپ: 0 تا 5 ولت
• ولتاژ مرجع ورودی: 2.5 ولت
• بهره مدار: 3
• سیگنال ورودی: موج سینوسی با دامنه 0.5 ولت پیک حول ولتاژ مرجع

در این شرایط، خروجی ایده‌آل برابر است با:

Vout = 2.5 + 3(0.5 sin(ωt))

بنابراین، دامنه خروجی از 1 تا 4 ولت تغییر می‌کند.

این بازه از نظر ریاضی داخل محدوده 0 تا 5 ولت است. با این حال، برای نتیجه‌گیری درباره عملکرد واقعی باید بررسی کنیم که آیا آپ‌امپ انتخابی می‌تواند با بار موردنظر، خروجی 1 تا 4 ولت را تولید کند و آیا ولتاژ ورودی آن در تمام مدت داخل محدوده Common-Mode مجاز باقی می‌ماند یا خیر.

اکنون فرض کنید دامنه ورودی به 1 ولت پیک افزایش یابد. خروجی ایده‌آل از رابطه زیر به دست می‌آید:

Vout = 2.5 + 3(1 sin(ωt))

در نتیجه، خروجی در بازه منفی 0.5 تا مثبت 5.5 ولت قرار می‌گیرد.

این بازه با تغذیه 0 تا 5 ولت سازگار نیست. بنابراین، مدار نمی‌تواند در تمام چرخه خروجی موردنظر را تولید کند و احتمال برش خروجی وجود دارد.

در این مثال، حتی اگر مقاومت‌ها دقیق باشند و بهره کاملاً درست محاسبه شده باشد، مشکل با اصلاح محاسبات مقاومت به‌تنهایی حل نمی‌شود. باید دامنه ورودی، بهره، نقطه بایاس یا نوع تغذیه تغییر کند؛ یا آپ‌امپی انتخاب شود که محدوده کاری مناسبی برای کاربرد موردنظر داشته باشد.

6. عوامل دیگری که باعث خروجی نادرست می‌شوند

محدودیت ریل‌های تغذیه تنها علت نیست. چند عامل دیگر نیز باید بررسی شوند.

جریان بار خروجی

اگر آپ‌امپ به یک بار کم‌مقاومت متصل شده باشد، ممکن است نتواند جریان لازم را تأمین کند. در این حالت، ولتاژ خروجی می‌تواند از مقدار مورد انتظار فاصله بگیرد یا اعوجاج پیدا کند.

مشخصات جریان خروجی و نمودارهای Output Voltage Swing در دیتاشیت را بررسی کنید. در صورت نیاز، از یک طبقه بافر یا درایور مناسب استفاده کنید.

بهره بیش از حد

بهره زیاد، دامنه تغییرات خروجی را افزایش می‌دهد. در نتیجه، ممکن است خروجی زودتر به محدودیت خود برسد.

برای مثال، اگر ورودی 100 میلی‌ولت پیک و بهره 100 باشد، دامنه خروجی ایده‌آل 10 ولت پیک خواهد بود. چنین خروجی‌ای در بسیاری از مدارهای کم‌ولتاژ قابل دستیابی نیست.

محدودیت پهنای باند

آپ‌امپ در فرکانس‌های بالا نمی‌تواند در هر شرایطی بهره مورد انتظار را حفظ کند. بهره حلقه‌بسته و پهنای باند به مشخصات قطعه و پایداری مدار وابسته‌اند.

اگر دامنه سیگنال با افزایش فرکانس کاهش یابد یا شکل موج تغییر کند، باید پهنای باند و بهره قابل‌دستیابی را بررسی کنید.

محدودیت Slew Rate

Slew Rate حداکثر سرعت تغییر ولتاژ خروجی را مشخص می‌کند. اگر خروجی برای دنبال‌کردن سیگنال به تغییر ولتاژی سریع‌تر از توانایی آپ‌امپ نیاز داشته باشد، شکل موج اعوجاج پیدا می‌کند.

این پدیده به‌خصوص در سیگنال‌های بزرگ و فرکانس‌های بالا مهم است و ممکن است به شکل موجی با شیب محدود یا تقریباً مثلثی دیده شود، نه لزوماً برش تخت در نزدیکی ریل‌ها.

بایاس نامناسب و خطای آفست

در مدار تک‌تغذیه، بایاس نامناسب می‌تواند فضای موجود برای نوسان خروجی را در یک جهت کاهش دهد. همچنین ولتاژ آفست ورودی، جریان بایاس و تلرانس مقاومت‌ها ممکن است باعث اختلاف میان خروجی محاسبه‌شده و واقعی شوند.

اگر خروجی از ابتدا دارای خطای DC است، پیش از متهم‌کردن Rail-to-Rail بودن یا نبودن آپ‌امپ، نقطه کاری، فیدبک، اتصالات و مشخصات آفست را نیز بررسی کنید.

7. روش مرحله‌به‌مرحله عیب‌یابی آپ‌امپ

برای بررسی یک مدار واقعی، مراحل زیر را به ترتیب انجام دهید.

مرحله اول: تغذیه را اندازه‌گیری کنید

با مولتی‌متر ولتاژ ریل مثبت و منفی را نسبت به مرجع صحیح مدار بررسی کنید. اشتباه در اتصال زمین، جابه‌جایی ریل‌ها یا افت ولتاژ منبع می‌تواند عملکرد مدار را مختل کند.

مرحله دوم: ولتاژ DC ورودی‌ها را بررسی کنید

ولتاژ پایه‌های غیرمعکوس‌کننده و معکوس‌کننده را نسبت به زمین اندازه بگیرید. در یک مدار با فیدبک منفی سالم و عملکرد خطی، ولتاژ دو ورودی معمولاً بسیار نزدیک به هم است؛ اما این تقریب در حالت اشباع، خارج از محدوده مجاز ورودی یا هنگام ناپایداری لزوماً برقرار نیست.

مرحله سوم: خروجی را در حالت بدون سیگنال بررسی کنید

ولتاژ خروجی را در حالت DC اندازه بگیرید. اگر مدار تک‌تغذیه است، بررسی کنید که نقطه کاری مطابق طراحی باشد. خروجی‌ای که از ابتدا نزدیک یک ریل قرار دارد، فضای کمی برای نوسان در آن جهت خواهد داشت.

مرحله چهارم: دامنه سیگنال را کاهش دهید

اگر با کاهش دامنه ورودی، شکل موج خروجی دوباره طبیعی می‌شود، احتمال محدودیت دامنه یا اشباع افزایش می‌یابد. البته این آزمایش به‌تنهایی علت دقیق را مشخص نمی‌کند.

مرحله پنجم: شکل موج را با اسیلوسکوپ بررسی کنید

اگر امکان دارد، ورودی و خروجی را هم‌زمان مشاهده کنید:

• صاف‌شدن قله‌ها می‌تواند نشانه محدودیت دامنه باشد.
• تغییرشکل تدریجی با افزایش فرکانس می‌تواند به محدودیت پهنای باند مربوط باشد.
• محدودشدن شیب خروجی می‌تواند نشانه محدودیت Slew Rate باشد.
• نوسان ناخواسته یا رفتار غیرقابل‌پیش‌بینی ممکن است از ناپایداری، بار خازنی یا اشکال در فیدبک ناشی شود.

مرحله ششم: بار خروجی را بررسی کنید

بار را از نظر مقاومت، جریان موردنیاز و ظرفیت خازنی بررسی کنید. در صورت امکان و با رعایت شرایط مدار، عملکرد را با بار سبک‌تر مقایسه کنید.

مرحله هفتم: دیتاشیت قطعه را تطبیق دهید

محدوده تغذیه مجاز، Input Common-Mode Voltage Range، Output Voltage Swing، جریان خروجی، پهنای باند و Slew Rate را بررسی کنید. این مرحله برای تشخیص قطعی محدودیت‌های خود قطعه ضروری است.

8. چگونه مشکل را در طراحی برطرف کنیم؟

راه‌حل به علت واقعی مشکل بستگی دارد:

• اگر خروجی به ریل‌ها برخورد می‌کند، دامنه ورودی یا بهره را کاهش دهید یا نقطه بایاس را اصلاح کنید.
• اگر محدوده Common-Mode نقض می‌شود، بایاس یا معماری مدار را تغییر دهید یا آپ‌امپی با محدوده ورودی مناسب انتخاب کنید.
• اگر خروجی باید به نزدیکی ریل‌های تغذیه برسد، مشخصات واقعی Rail-to-Rail Output را در شرایط بار موردنظر بررسی کنید.
• اگر مدار با تغذیه تک کار می‌کند و سیگنال حول صفر ولت تغییر می‌کند، بایاس مناسب یا یک معماری مناسب برای پردازش سیگنال دوقطبی در نظر بگیرید.
• اگر بار خروجی سنگین است، از طبقه درایور مناسب استفاده کنید.
• اگر مشکل در فرکانس بالا رخ می‌دهد، پهنای باند، Slew Rate، پایداری و جبران‌سازی مدار را بررسی کنید.
• اگر خطای خروجی کوچک اما دائمی است، آفست ورودی، جریان بایاس، تلرانس مقاومت‌ها و کیفیت مرجع ولتاژ را ارزیابی کنید.

توجه: انتخاب آپ‌امپ Rail-to-Rail یک راه‌حل عمومی برای تمام مشکلات نیست. قطعه باید از نظر محدوده ورودی، خروجی، تغذیه، دقت، سرعت، نویز و بار با کاربرد واقعی سازگار باشد.

جمع‌بندی

اگر خروجی آپ‌امپ دقیق نیست یا شکل موج آن برش می‌خورد، ابتدا باید مشخص کنید که مدار با محدودیت دامنه، خروج از محدوده Common-Mode، تغذیه نامناسب، بار سنگین یا محدودیت پاسخ فرکانسی مواجه شده است.

مهم‌ترین نکته این است که تغذیه تک و دوبل صرفاً دو روش متفاوت برای تأمین انرژی مدار هستند و هیچ‌کدام به‌تنهایی تضمین‌کننده خروجی دقیق نیستند. به همین ترتیب، عبارت Rail-to-Rail نیز به معنی امکان تولید دقیق ولتاژهای دو ریل در تمام شرایط نیست.

برای طراحی قابل‌اعتماد، محاسبات مدار را با مشخصات واقعی دیتاشیت تطبیق دهید و در صورت امکان، نتیجه را با اندازه‌گیری عملی تأیید کنید.
