معرفی ESP32 Bit Pirate: تبدیل ESP32 به یک چاقوی سوئیسی برای هک سخت‌افزار و دیباگ

اگر با میکروکنترلرها، تعمیرات بردهای الکترونیکی، پروتکل‌های سریال (مثل UART، I2C، SPI) و کارهای دیباگ سخت‌افزاری سروکار داشته باشید، احتمالاً نام ابزار افسانه‌ای Bus Pirate به گوشتان خورده است. ابزاری که سال‌هاست عصای دست مهندسان سخت‌افزار برای اسکن و شنود ارتباطات بین تراشه‌هاست.

اما حالا پروژه‌ای متن‌باز و به‌شدت جذاب با نام ESP32 Bit Pirate آمده تا همین ایده را با قدرت، سرعت و انعطاف‌پذیری فوق‌العاده‌ی بردهای دارای تراشه ESP32-S3 بازآفرینی کند. این پروژه، میکروکنترلر ارزان‌قیمت شما را به یک ابزار چندپروتکلی، آنالایزر منطقی و پلتفرم مهندسی معکوس تبدیل می‌کند.

در این مقاله، بررسی می‌کنیم که ESP32 Bit Pirate دقیقاً چیست، چه قابلیت‌هایی دارد، روی چه بردهایی اجرا می‌شود و چگونه می‌توانید همین امروز یکی برای خودتان بسازید.

ESP32 Bit Pirate چیست؟

پروژه ESP32 Bit Pirate یک فریم‌ور (Firmware) چندپروتکلی است که برد ESP32-S3 شما را به یک ابزار همه‌فن‌حریف برای تست، اسکن، شنود، تزریق داده و تعامل با باس‌های دیجیتال تبدیل می‌کند.

به‌جای این‌که برای پروگرام کردن یک EEPROM، تست یک سنسور I2C، پیدا کردن پایه‌های UART یک مودم و شنود فرکانس‌های رادیویی (Sub-GHz) ابزارهای جداگانه‌ای بخرید، می‌توانید تمام این کارها را با یک برد کوچک و ارزان‌قیمت انجام دهید.

یکی از ویژگی‌های انقلابی این پروژه، ارائه رابط کاربری در سه حالت مختلف است:

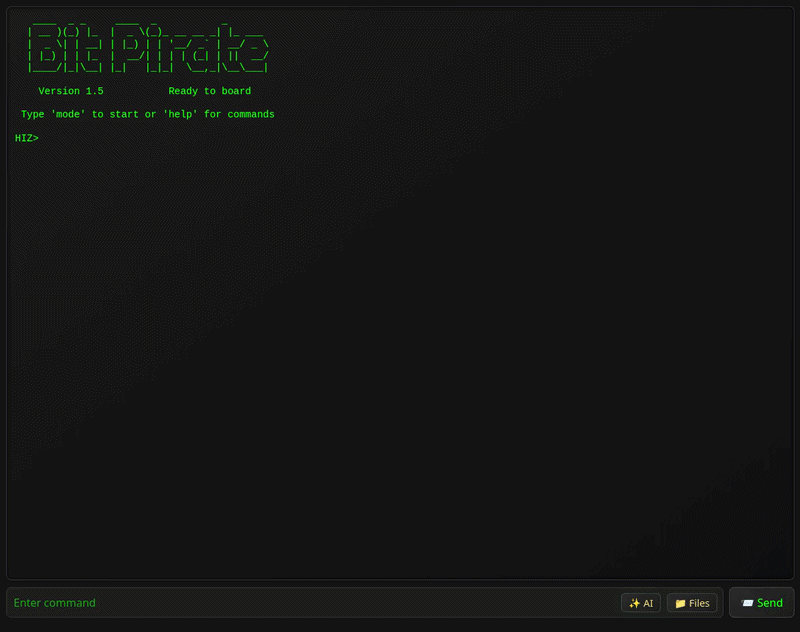

1. رابط سریال (Serial CLI): ارتباط کلاسیک و پرسرعت از طریق کابل USB مناسب برای کارهای سنگین.

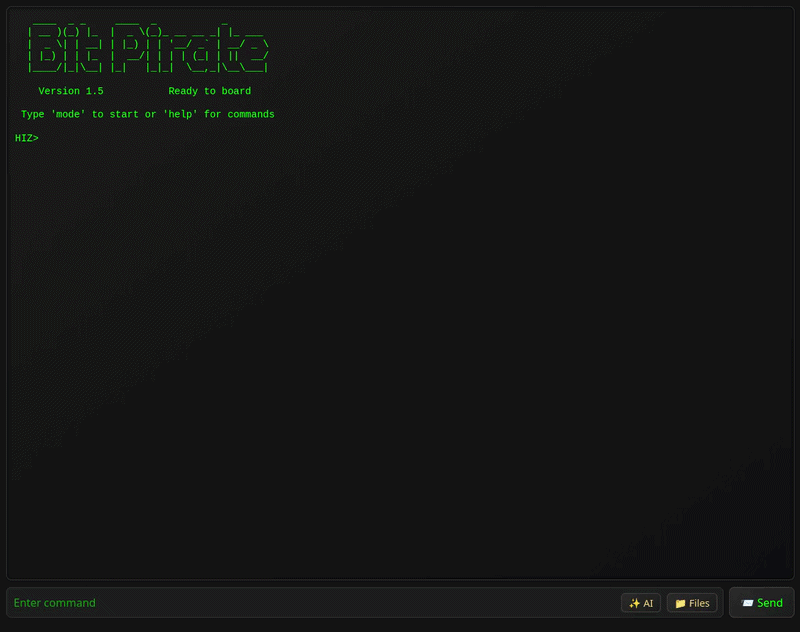

2. رابط تحت وب (Web CLI): یک ترمینال تحت وب از طریق Wi-Fi که به شما اجازه می‌دهد بدون نیاز به کابل و حتی از طریق مرورگر موبایل، دستگاه را کنترل کنید.
3. حالت مستقل (Standalone): برای بردهایی مثل M5 Cardputer که دارای کیبورد و نمایشگر هستند، می‌توانید بدون هیچ دستگاه جانبی دیگری فرآیند دیباگ را انجام دهید.

چرا هر مهندس الکترونیک به این ابزار نیاز دارد؟

در دنیای تعمیرات، مهندسی معکوس و توسعه اینترنت اشیاء (IoT)، همیشه به ابزاری نیاز داریم که بتواند کارهای زیر را سریعاً انجام دهد:

• اسکن باس I2C برای پیدا کردن آدرس سنسورهای ناشناخته.
• خواندن (Dump) و نوشتن روی حافظه‌های Flash و EEPROM.
• پیدا کردن خودکار نرخ انتقال داده (Baud Rate) در پورت‌های سریال (UART).
• تعامل مستقیم با پایه‌ها (GPIO) و تولید سیگنال‌های PWM.

ESP32 Bit Pirate علاوه بر انجام تمام این کارها، دارای قابلیت اسکریپت‌نویسی با Python و ذخیره‌سازی داده‌ها بر روی فایل‌سیستم داخلی (LittleFS) است.

قابلیت‌ها و پروتکل‌های پشتیبانی‌شده

این فریم‌ور لیستی خیره‌کننده از پروتکل‌ها را پشتیبانی می‌کند:

• حالت‌های پایه: HiZ (امپدانس بالا به‌عنوان پیش‌فرض)، DIO (کنترل مستقیم پایه‌ها، Pullup، PWM).
• پروتکل‌های ارتباطی: I2C (اسکن، Glitch، حالت Slave، Dump حافظه)، SPI (فلش، کارت SD، EEPROM)، UART و Half-Duplex UART.
• ارتباطات تک‌سیمه و دوسیمه: 1-Wire (خواندن iButton) و 2-Wire (کارت‌های هوشمند).
• پروتکل‌های پیشرفته و خودرویی: CAN Bus (شنود و ارسال فریم‌ها)، JTAG / SWD (به‌همراه OpenOCD).
• امواج و فرکانس‌های رادیویی (RF): بلوتوث (BLE HID، اسکن و شنود)، Wi-Fi (شنود، deauth، nmap)، Sub-GHz (تحلیل، ضبط و پخش با ماژول‌هایی مثل CC1101)، RFID و RF24 و حتی موج FM.
• صدا و تصویر: I2S (تست میکروفون و اسپیکر)، LED (پشتیبانی از حدود ۵۰ پروتکل نوار LED آدرس‌پذیر).
• مادون قرمز (IR): ارسال، ضبط و قابلیت جذاب Device-B-Gone با پشتیبانی از بیش از ۸۰ پروتکل کنترل از راه دور.
• USB: قابلیت تبدیل شدن به USB HID، فضای ذخیره‌سازی (Storage) و مبدل USB به UART.

چه بردهایی پشتیبانی می‌شوند؟

تمرکز اصلی این پروژه روی خانواده ESP32-S3 است، چرا که این تراشه دارای امکانات بومی USB و قدرت پردازشی بالایی است. برای اجرای این فریم‌ور، برد شما باید حداقل ۸ مگابایت حافظه فلش داشته باشد.

محبوب‌ترین بردهای پشتیبانی‌شده عبارتند از:

• ESP32-S3 DevKit: ارزان‌ترین و منعطف‌ترین گزینه با بیش از ۲۰ پین GPIO در دسترس.
• خانواده M5Stack: شامل M5 Cardputer (عالی برای حالت پرتابل)، M5Stick S3، M5 StampS3 و M5 AtomS3 Lite.
• خانواده LILYGO: شامل مدل‌های جذاب T-Embed و T-Embed CC1101 (که به‌صورت پیش‌فرض ماژول‌های رادیویی را روی خود دارند).
• Seeed Studio Xiao S3: برای ساخت ابزارهای بسیار مینیاتوری و مخفی.

نکته: شما می‌توانید فریم‌ور DevKit را روی اکثر بردهای S3 فلش کنید، اما باید توجه داشته باشید که نگاشت پین‌ها (Pin Mapping) ممکن است متفاوت باشد.

اقلام لازم برای ساخت پروژه

برای راه‌اندازی این پروژه جذاب، به سخت‌افزار پیچیده‌ای نیاز ندارید:

۱. برد اصلی (اجباری):
یک برد ESP32-S3 (مانند ماژول استاندارد DevKit یا M5 Cardputer).
۲. کابل اتصال (اجباری):
یک کابل USB Type-C با قابلیت انتقال دیتا.
۳. ماژول‌های جانبی (اختیاری اما کاربردی):
بسته به پروژه‌ای که دارید، داشتن این ماژول‌ها ابزار شما را قدرتمندتر می‌کند:

• ماژول CC1101 برای کار با فرکانس‌های Sub-GHz (ریموت‌های پارکینگ و دزدگیر).
• ماژول‌های RFID/NFC (مثل PN532).
• ماژول NRF24 برای ارتباطات رادیویی.
• تراشه گیرنده و فرستنده CAN Transceiver برای اتصال به شبکه خودرو.
• Level Shifter (بسیار مهم): از آنجا که ESP32 با ولتاژ $3.3V$ کار می‌کند، برای اتصال به مدارهای $5V$ یا بالاتر (مثل ۱۲ ولت در خودرو)، حتماً به مبدل سطح ولتاژ نیاز دارید تا بردتان نسوزد.

آموزش نصب و راه‌اندازی سریع

شما دو مسیر برای نصب فریم‌ور دارید: استفاده از نصب‌کننده تحت وب (راحت‌ترین روش) یا کامپایل کردن سورس‌کد.

روش اول: فلش سریع از طریق Web Flasher (پیشنهادی)

ساده‌ترین روش، استفاده از ابزار فلش تحت مرورگر است.

1. برد ESP32-S3 خود را با کابل به کامپیوتر وصل کنید.
2. مرورگر Chrome یا Edge را باز کنید (فایرفاکس از Web Serial پشتیبانی نمی‌کند).
3. به صفحه ESP32 Bit Pirate Web Flasher بروید.
4. روی دکمه Connect کلیک کرده و پورت COM مربوط به برد خود را انتخاب کنید.
5. مدل برد خود را انتخاب کرده و فرآیند Flash را آغاز کنید.

اگر از محصولات M5Stack استفاده می‌کنید، می‌توانید این فریم‌ور را مستقیماً از طریق نرم‌افزار M5Burner نیز نصب کنید.

روش دوم: بیلد دستی از سورس (برای توسعه‌دهندگان)

اگر قصد دارید تغییراتی در کد بدهید یا پین‌های پیش‌فرض را شخصی‌سازی کنید:

1. ابتدا مخزن گیت‌هاب را کلون کنید:

   git clone https://github.com/geo-tp/ESP32-Bit-Pirate.git cd ESP32-Bit-Pirate

   1 2 3

   git clone https://github.com/geo-tp/ESP32-Bit-Pirate.git cd ESP32-Bit-Pirate

2. پیشنهاد می‌شود از PlatformIO (به‌عنوان افزونه‌ای روی VS Code) استفاده کنید.
3. محیط (Environment) مربوط به برد خود را در فایل platformio.ini انتخاب کرده و پروژه را Build و سپس Upload کنید.

استفاده حرفه‌ای: افزونه‌ها (Expander) و داک (Dock)

توسعه‌دهندگان این پروژه پا را از یک فریم‌ور ساده فراتر گذاشته‌اند:

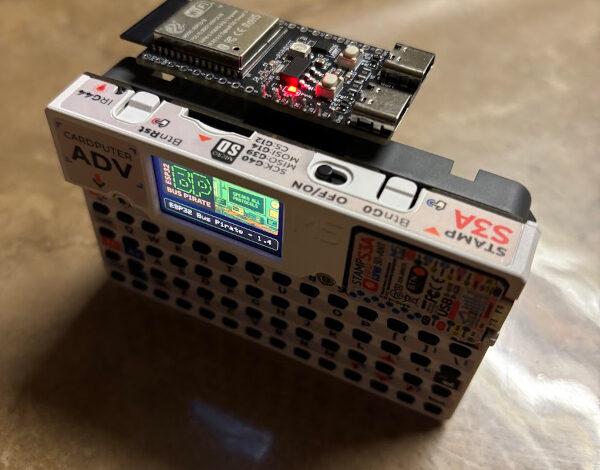

• Expander (توسعه‌دهنده‌ها): می‌توانید قابلیت‌های برد خود را گسترش دهید. برای مثال با اتصال یک Expander C5 به Cardputer، امکان پشتیبانی از شبکه Wi-Fi 5GHz نیز به آن اضافه می‌شود.
• The Dock (داک استیشن): در مخزن پروژه به یک برد PCB طراحی شده اشاره شده است که نقش “ایستگاه اتصال” را برای ESP32-S3 DevKit بازی می‌کند. این داک به شما اجازه می‌دهد از تمام آداپتورها و لوازم جانبی اکوسیستم اورجینال Bus Pirate روی برد ESP32 خود استفاده کنید!

مزایا، محدودیت‌ها و هشدارهای ایمنی

نقاط قوت:

• متن‌باز بودن و توسعه فعال (حتماً از شاخه‌های جدید و اکتیو گیت‌هاب استفاده کنید).
• اجرای مستقیم اسکریپت‌های پایتون روی برد برای اتوماسیون کارها.
• بدون نیاز به نصب نرم‌افزار روی کامپیوتر هدف (اجرا تماماً تحت وب).

هشدارها (بسیار مهم):

1. محدودیت ولتاژ: پین‌های ESP32 تحمل ولتاژ بیش از $3.3V$ را ندارند. وصل کردن مستقیم آن‌ها به لاین‌های ولتاژ بالاتر باعث سوختن قطعی میکروکنترلر می‌شود.
2. قوانین رادیویی: استفاده از قابلیت‌های فرکانسی (Sub-GHz، ایجاد اختلال در Wi-Fi و بلوتوث) باید کاملاً با رعایت قوانین محلی و صرفاً روی دستگاه‌های تحت مالکیت خودتان برای اهداف تست و دیباگ انجام شود.

جمع‌بندی

پروژه ESP32 Bit Pirate ثابت می‌کند که یک میکروکنترلر چند دلاری در ترکیب با نرم‌افزاری هوشمندانه، می‌تواند جایگزین ابزارهای آزمایشگاهی گران‌قیمت شود. فرقی نمی‌کند یک تعمیرکار سخت‌افزار باشید که می‌خواهد لاگ‌های بوت یک مودم را بخواند، یا یک برنامه‌نویس اینترنت اشیاء که در حال دیباگ ارتباط I2C است؛ داشتن این ابزار در جعبه‌ابزار شما، ساعت‌ها در زمان خطایابی صرفه‌جویی خواهد کرد.

شما می‌توانید سورس کد، مستندات و شماتیک‌ها را در صفحه گیت‌هاب پروژه به آدرس https://github.com/geo-tp/ESP32-Bit-Pirate مشاهده کنید.
